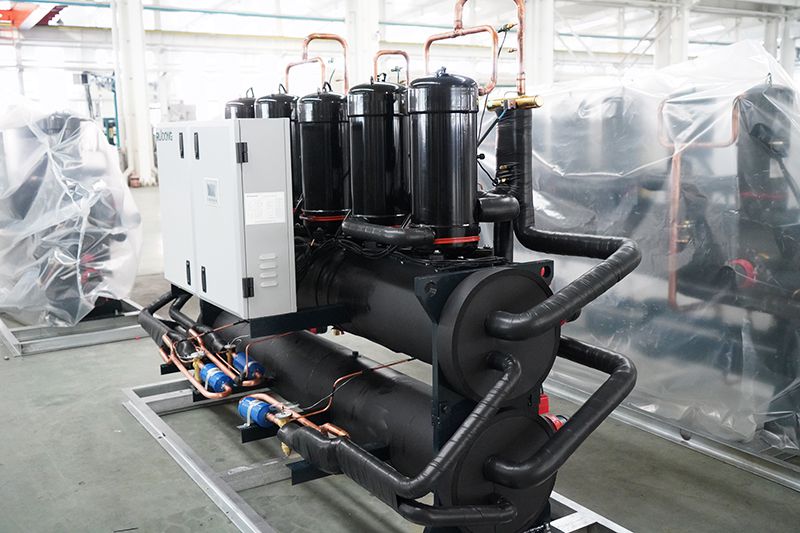

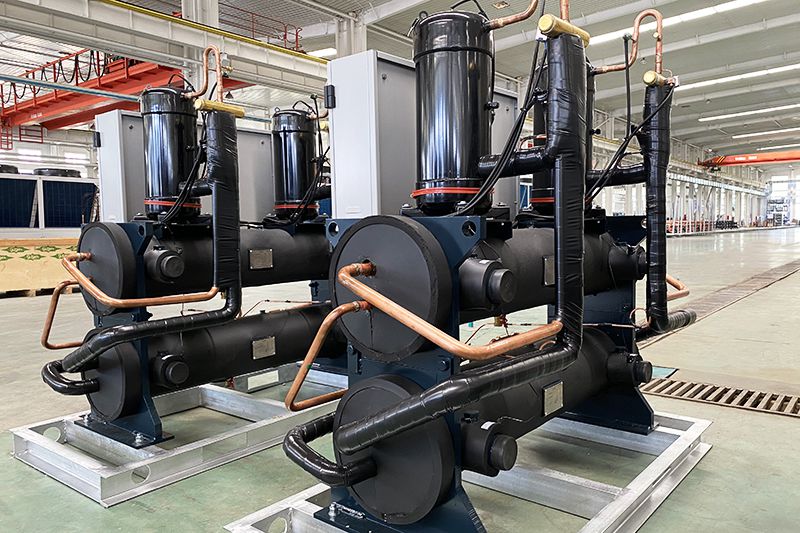

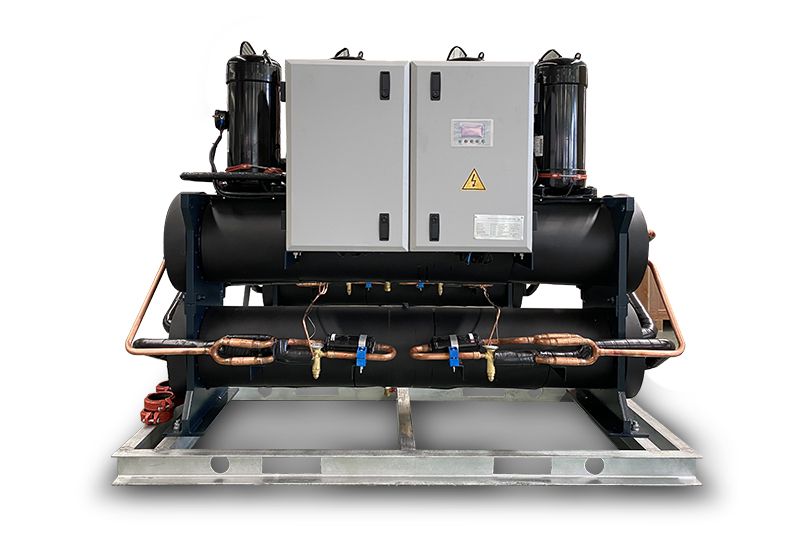

شيلر تبريد (مبرد مياه) مع ضاغط حلزوني (سكرول) ومضخة حرارية (بقدرة من 70 إلى 280 كيلو وات)Water Cooled Scroll Chiller and Heat Pump, 70kW-280kW
تم تصميم هذا النوع من المبردات والمضخات الحرارية ذات الضواغط الحلزونية والمبردة بالماء هندسياً وبدقة فائقة، لتلبي احتياجات التبريد والتدفئة في المنشآت التجارية الضخمة، بما في ذلك مراكز التسوق، والمكاتب الإدارية، والورش الصناعية، بالإضافة إلى الفنادق والمستشفيات وغيرها.
تنزيل ملفات PDF
شاهد الفيديو
المواصفات الفنية
| طراز RLSW - (C) R | 70 | 80 | 100 | 120 | 160 | 200 | 240 | 280 | ||
| مصدر الطاقة | 380V/50HZ | |||||||||
| عدد الضواغط | 2 | 2 | 3 | 3 | 4 | 5 | 6 | 2 | ||
| قدرة التبريد القياسية | kW | 68.6 | 80.8 | 112.9 | 121.2 | 161.6 | 202 | 242.4 | 279.3 | |
| قدرة الدخل الكهربائي للتبريد | kW | 13.2 | 14.4 | 19.8 | 21.6 | 28.8 | 36 | 43.2 | 48.6 | |
| قدرة التدفئة القياسية | kW | 76.6 | 90.2 | 114.9 | 135.3 | 180.4 | 225.5 | 270.6 | 306 | |
| قدرة الدخل لوحدة التدفئة | kW | 16.8 | 19.6 | 25.2 | 29.4 | 39.2 | 49 | 58.8 | 64.5 | |
| أقصى تيار تشغيل | A | 40 | 45 | 60 | 67.5 | 90 | 112.5 | 135 | 147 | |
| قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر) | mm2 | 3×6+2×4 | 3×10+2×6 | 3×16+2×10 | 3×16+2×10 | 3×25+2×16 | 3×35+2×16 | 3×50+2×25 | 3×70+2×35 | |
| نوع الضاغط (الكمبروسر) | ضاغط حلزوني محكم الإغلاق | |||||||||
| طريقة البدء (التشغيل) | تشغيل مباشر | |||||||||
| المبرد | R410A | |||||||||
| وزن شحنة التبريد | kg | 13 | 13 | 20 | 20 | 26 | 32 | 40 | 50 | |
| وحدة التحكم بالمبرد | ||||||||||
| المبخر | النوع | نوع الغلاف والأنبوب | ||||||||
| انخفاض ضغط الماء | kPa | 70 | ||||||||
| قطر أنبوب المياه | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
| التوصيلة | توصيلة ملولبة (سنون) | |||||||||
| تدفق المياه الباردة | m3/h | 11.8 | 13.9 | 19.4 | 20.8 | 27.8 | 34.7 | 41.7 | 48 | |
| تدفق المياه من المصدر | m3/h | 7.1 | 8.3 | 11.6 | 12.5 | 16.6 | 20.8 | 25 | 28.8 | |
| نوع المكثف | النوع | نوع الغلاف والأنبوب | ||||||||
| انخفاض ضغط الماء | kPa | 70 | ||||||||
| قطر أنبوب المياه | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
| تدفق المياه من المصدر | m3/h | 7.1 | 8.3 | 11.6 | 12.5 | 16.6 | 20.8 | 25 | 28.8 | |
| تدق المياه الساخنة | m3/h | 11.8 | 13.9 | 19.4 | 20.8 | 27.8 | 34.7 | 41.7 | 48 | |
| الأبعاد | الطول | 1800 | 1800 | 2400 | 2400 | 2400 | 2800 | 3200 | 3000 | |
| العرض | 700 | 700 | 800 | 800 | 950 | 950 | 950 | 950 | ||
| الارتفاع | 1350 | 1350 | 1400 | 1400 | 1450 | 1450 | 1450 | 1750 | ||
| الوزن الصافي | kg | 410 | 495 | 680 | 690 | 920 | 1080 | 1220 | 1420 | |
| الوزن عند التشغيل | kg | 490 | 610 | 820 | 830 | 1050 | 1190 | 1480 | 1550 | |
| مستوى الضجيج | dB(A) | 72 | 72 | 72 | 72 | 72 | 72 | 72 | 72 | |
| طراز RLSW - (C) R | 70 | 80 | 100 | 120 | 160 | 200 | 240 | 280 | ||
| مصدر الطاقة | 380V/50HZ | |||||||||
| عدد الضواغط | 2 | 2 | 3 | 3 | 4 | 5 | 6 | 2 | ||
| قدرة التبريد القياسية | kW | 68.6 | 80.8 | 112.9 | 121.2 | 161.6 | 202 | 242.4 | 279.3 | |
| قدرة الدخل الكهربائي للتبريد | kW | 13.2 | 14.4 | 19.8 | 21.6 | 28.8 | 36 | 43.2 | 48.6 | |
| قدرة التدفئة القياسية | kW | 76.6 | 90.2 | 114.9 | 135.3 | 180.4 | 225.5 | 270.6 | 306 | |
| قدرة الدخل لوحدة التدفئة | kW | 16.8 | 19.6 | 25.2 | 29.4 | 39.2 | 49 | 58.8 | 64.5 | |
| أقصى تيار تشغيل | A | 40 | 45 | 60 | 67.5 | 90 | 112.5 | 135 | 147 | |
| قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر) | mm2 | 3×6+2×4 | 3×10+2×6 | 3×16+2×10 | 3×16+2×10 | 3×25+2×16 | 3×35+2×16 | 3×50+2×25 | 3×70+2×35 | |
| نوع الضاغط (الكمبروسر) | ضاغط حلزوني محكم الإغلاق | |||||||||
| طريقة البدء (التشغيل) | تشغيل مباشر | |||||||||
| المبرد | R410A | |||||||||
| وزن شحنة التبريد | kg | 13 | 13 | 20 | 20 | 26 | 32 | 40 | 50 | |
| وحدة التحكم بالمبرد | ||||||||||
| المبخر | النوع | نوع الغلاف والأنبوب | ||||||||
| انخفاض ضغط الماء | kPa | 70 | ||||||||
| قطر أنبوب المياه | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
| التوصيلة | توصيلة ملولبة (سنون) | |||||||||
| تدفق المياه الباردة | m3/h | 11.8 | 13.9 | 19.4 | 20.8 | 27.8 | 34.7 | 41.7 | 48 | |
| تدفق المياه من المصدر | m3/h | 15.6 | 18.3 | 25.6 | 27.5 | 36.7 | 45.9 | 55 | 63.4 | |
| نوع المكثف | النوع | نوع الغلاف والأنبوب | ||||||||
| انخفاض ضغط الماء | kPa | 70 | ||||||||
| قطر أنبوب المياه | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
| تدفق المياه من المصدر | m3/h | 15.6 | 18.3 | 25.6 | 27.5 | 36.7 | 45.9 | 55 | 63.4 | |
| تدق المياه الساخنة | m3/h | 11.8 | 13.9 | 19.4 | 20.8 | 27.8 | 34.7 | 41.7 | 48 | |
| الأبعاد | الطول | 1800 | 1800 | 2400 | 2400 | 2400 | 2800 | 3200 | 3000 | |
| العرض | 700 | 700 | 800 | 800 | 950 | 950 | 950 | 950 | ||
| الارتفاع | 1350 | 1350 | 1400 | 1400 | 1450 | 1450 | 1450 | 1750 | ||
| الوزن الصافي | kg | 410 | 495 | 680 | 690 | 920 | 1080 | 1220 | 1420 | |
| الوزن عند التشغيل | kg | 490 | 610 | 820 | 830 | 1050 | 1190 | 1480 | 1550 | |
| مستوى الضجيج | dB(A) | 72 | 72 | 72 | 72 | 72 | 72 | 72 | 72 | |
| إجراءات الحماية الأساسية | 1. الحماية من ارتفاع وانخفاض الجهد 2. الحماية من التجمد 3. التحكم في درجة الحرارة 4. الحماية من عكس وفقدان الطور | |||||||||
| 5. الحماية من ارتفاع وانخفاض الضغط 6. الحماية من ارتفاع درجة الحرارة عند الضغط العالي 7. حماية مدمجة من ارتفاع حرارة المحرك | ||||||||||
| 8. الحماية من زيادة التيار 9. صمام الأمان 10. صمام عدم الرجوع | ||||||||||
| ملاحظات | ظروف التبريد | درجة حرارة مياه الدخول/الخروج لجهة المستخدم: 12 درجة مئوية / 7 درجات مئوية درجة حرارة مياه الدخول/الخروج للمياه الجوفية: 18 درجة مئوية / 29 درجة مئوية | ||||||||
| ظروف التدفئة | درجة حرارة مياه التغذية/الراجع لجهة المستخدم: 40 درجة مئوية / -- درجة مئوية درجة حرارة مياه الدخول/الخروج للمياه الجوفية: 15 درجة مئوية / -- درجة مئوية | |||||||||
| طراز RLSW - (C) R | 70 | 80 | 100 | 120 | 160 | 200 | 240 | 280 | ||
| مصدر الطاقة | 380V/50HZ | |||||||||
| عدد الضواغط | 2 | 2 | 3 | 3 | 4 | 5 | 6 | 2 | ||
| قدرة التبريد القياسية | kW | 67 | 77 | 101.5 | 115.5 | 154 | 192.5 | 231 | 265 | |
| قدرة الدخل الكهربائي للتبريد | kW | 14 | 15.8 | 21 | 23.7 | 31.6 | 39.5 | 47.4 | 53.2 | |
| أقصى تيار تشغيل | A | 40 | 45 | 60 | 67.5 | 90 | 112.5 | 135 | 147 | |
| قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر) | mm2 | 3×6+2×4 | 3×10+2×6 | 3×16+2×10 | 3×16+2×10 | 3×25+2×16 | 3×35+2×16 | 3×50+2×25 | 3×70+2×35 | |
| نوع الضاغط (الكمبروسر) | ضاغط لولبي محكم الإغلاق | |||||||||
| طريقة البدء (التشغيل) | تشغيل مباشر | |||||||||
| المبرد | R410a | |||||||||
| وزن شحنة التبريد | kg | 13 | 13 | 20 | 20 | 26 | 32 | 40 | 50 | |
| وحدة التحكم بالمبرد | ||||||||||
| المبخر | النوع | نوع الأنبوب والغلاف | ||||||||
| انخفاض ضغط الماء | kPa | 70 | ||||||||
| قطر أنبوب المياه | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
| التوصيلة | توصيلة ملولبة (سنون) | |||||||||
| تدفق المياه من المصدر | m3/h | 11.5 | 13.2 | 17.5 | 19.9 | 26.5 | 33.1 | 39.7 | 45.6 | |
| نوع المكثف | النوع | الغلاف والأنبوب | ||||||||
| انخفاض ضغط الماء | kPa | 70 | ||||||||
| قطر أنبوب المياه | DN | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
| تدفق المياه | m3/h | 14.4 | 16.6 | 21.8 | 24.8 | 33.1 | 41.4 | 49.7 | 57.0 | |
| نوع الوحدة | أفقي | |||||||||
| الأبعاد | الطول | 1800 | 1800 | 2400 | 2400 | 2400 | 2800 | 3200 | 3000 | |
| العرض | 700 | 700 | 800 | 800 | 950 | 950 | 950 | 950 | ||
| الارتفاع | 1350 | 1350 | 1400 | 1400 | 1450 | 1450 | 1450 | 1750 | ||
| الوزن الصافي | kg | 410 | 495 | 680 | 690 | 920 | 1080 | 1220 | 1420 | |
| الوزن عند التشغيل | kg | 490 | 610 | 820 | 830 | 1050 | 1190 | 1480 | 1550 | |
| مستوى الضجيج | dB(A) | 72 | 72 | 72 | 72 | 72 | 72 | 72 | 72 | |
| إجراءات الحماية الأساسية | 1. الحماية من ارتفاع وانخفاض الجهد 2. الحماية من التجمد 3. التحكم في درجة الحرارة 4. الحماية من عكس وفقدان الطور | |||||||||
| 5. الحماية من ارتفاع وانخفاض الضغط 6. الحماية من ارتفاع درجة الحرارة عند الضغط العالي 7. حماية مدمجة من ارتفاع حرارة المحرك | ||||||||||
| 8. الحماية من زيادة التيار 9. صمام الأمان 10. صمام عدم الرجوع | ||||||||||
| ملاحظات | ظروف التبريد | درجة حرارة مياه الدخول/الخروج لجهة المستخدم: 12 درجة مئوية / 7 درجات مئوية درجة حرارة مياه الدخول/الخروج للمياه الجوفية: 18 درجة مئوية / 29 درجة مئوية | ||||||||
| درجة حرارة مياه الدخول/الخروج لجهة المستخدم: 40 درجة مئوية / -- درجات مئوية درجة حرارة مياه الدخول/الخروج للمياه الجوفية: 15 درجة مئوية / -- درجة مئوية | ||||||||||
الميزات
تعتمد مبردات المياه والمضخات الحرارية المبردة بالماء على ضواغط حلزونية فائقة الأداء، حيث نتيح لعملائنا مرونة استثنائية باختيار من ضاغط واحد إلى أربعة ضواغط، بما يتناسب بدقة مع مساحة الغرض التشغيلي للمبنى. كما يتميز النظام بتجهيزات هندسية متطورة تشمل مكثفاً ومبخراً من طراز الغلاف والأنبوب، مدعومة بنظام تحكم ذكي ومتكامل.

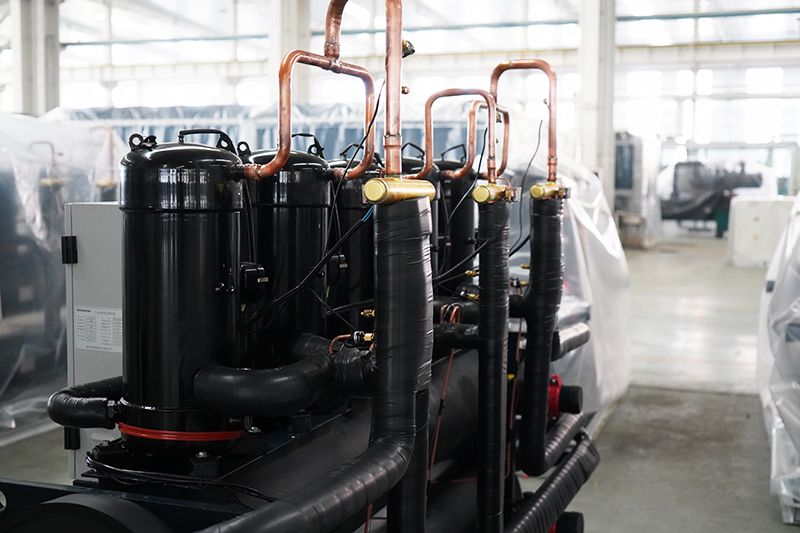

- الضاغط تتميز الضواغط الحلزونية بمقاومة استثنائية للصدمات الهيدروليكية الناتجة عن تدفق السوائل. وبفضل تزويدها بنظام تسخين الزيت، تضمن وحدات التبريد والمضخات الحرارية المبردة بالماء القضاء تماماً على احتمالات الأعطال الناتجة عن عدم اكتمال عملية فصل الزيت عن مادة التبريد (الفلورين).

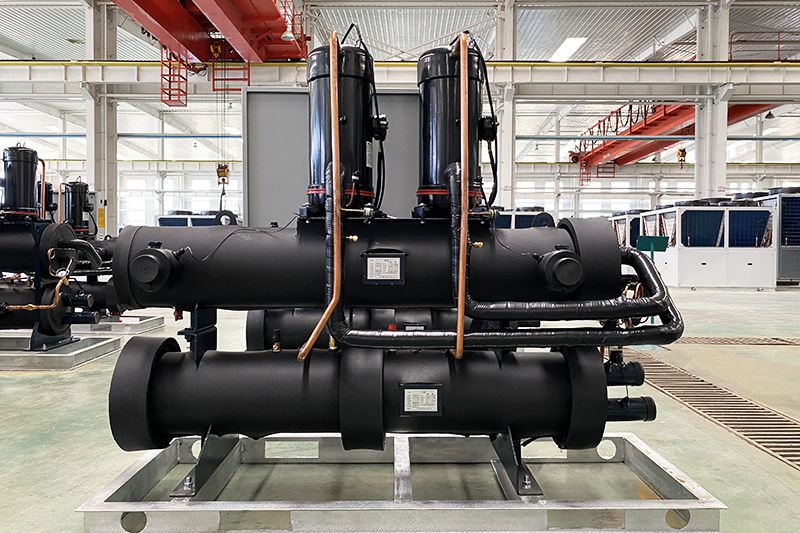

- المبخر (1) صُمم المبخر من طراز الغلاف والأنبوب ليكون مزوداً بأنابيب نحاسية ذات أخدود داخلي، مما يرفع من كفاءة التبادل الحراري إلى أقصى مستوياتها.
- المكثف (1) يأتي المكثف بنظام "الغلاف والأنبوب" المتطور، ويتوفر بتصاميم تعتمد على دائرة واحدة أو دوائر متعددة حسب الحاجة. (2) تخضع عمليات تصنيع واختبار الغلاف الفولاذي لمعيار JB/T4750-2003 الخاص بأوعية الضغط لمعدات التبريد، لضمان أعلى مستويات الأمان والجودة.
- نظام التحكم تتألف خزانة التوزيع والتحكم من معدات تشغيل الضاغط، ونظام حماية الطاقة، بالإضافة إلى وحدة تحكم دقيقة. وتتميز وحدة التحكم بقدرتها الفائقة على العمل بكفاءة واستقرار تام في نطاق درجات حرارة يتراوح ما بين سالب15 درجة مئوية إلى 65 درجة مئوية. كما أنها مجهزة بواجهات اتصال قياسية من طراز RS-232 و RS-485، مما يتيح لها استقبال إشارات التحكم عن بُعد لعمليات التشغيل والإيقاف بكل سلاسة.
- طرق التحكم
(1)يتم التحكم في المحرك الرئيسي لمبرد المياه (شيلر) بدقة عالية بناءً على درجة حرارة مياه التبريد العائدة أو الخارجة، لضمان استجابة حرارية فورية.
(2)يتميز النظام بخاصية التشغيل والإيقاف التلقائي الذكي، فعند وصول الحمل إلى القيمة المحددة مسبقاً، يتوقف الجهاز آلياً عن العمل، كما يعاود التشغيل ذاتياً عند الحاجة لضمان كفاءة استهلاك الطاقة.
(3)الجهاز مزود بشاشة عرض LCD متطورة، توفر واجهة تفاعل واضحة وسهلة الاستخدام للمشغلين.
(4)تتيح الشاشة عرض وضبط درجات حرارة المياه الداخلة والخارجة بكل دقة، بالإضافة إلى مراقبة وإدارة حالة التشغيل وعدد ساعات عمل الضاغط بفعالية تامة.
(5)النظام مجهز بخاصية التحكم عن بُعد، مما يمنحك مرونة كاملة في إدارة التشغيل والإيقاف من أي مكان.
