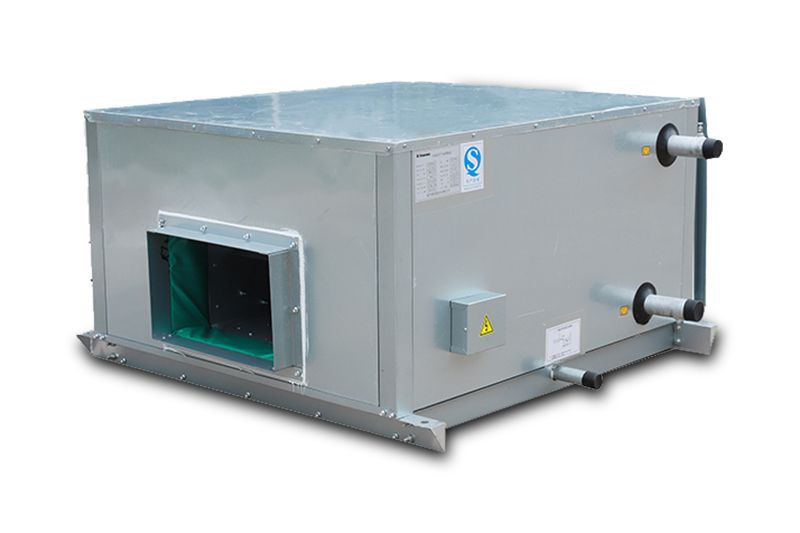

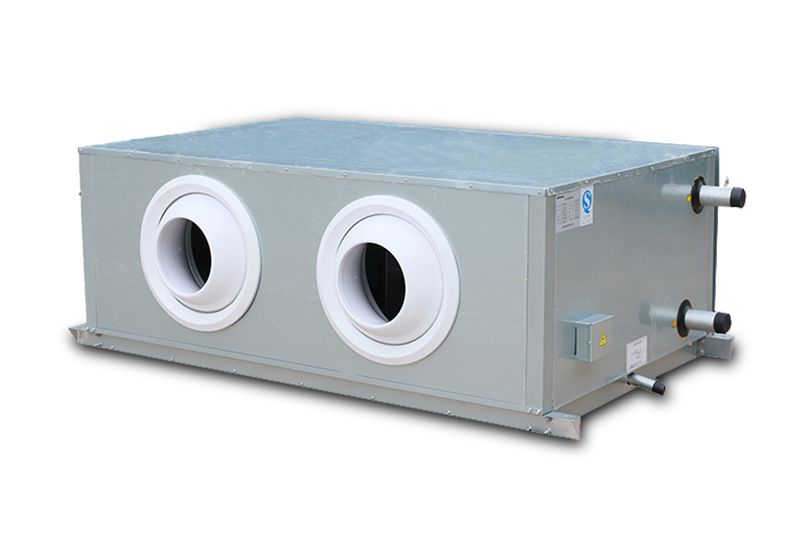

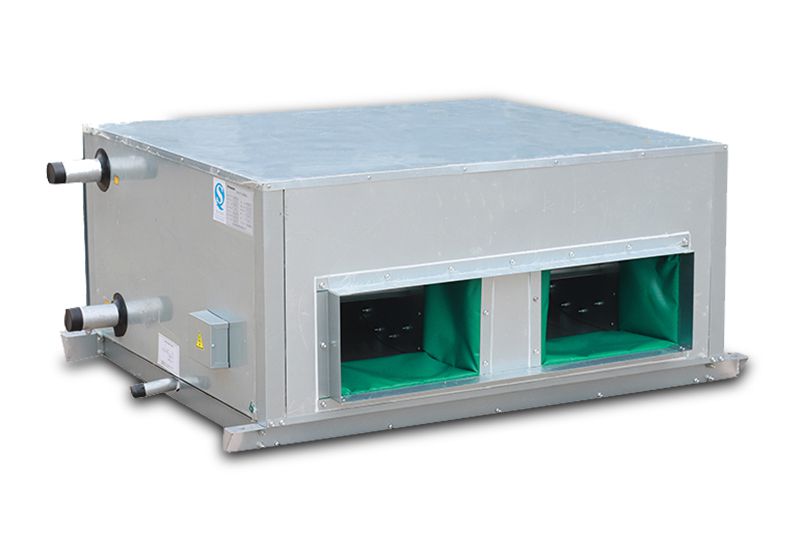

وحدة مناولة الهواء (نوع مثبت على السقف)Ceiling Type Air Handling Unit

وحدة مناولة الهواء سقفية
  • وحدة مناولة الهواء سقفية
  • وحدة مناولة الهواء سقفية
  • وحدة مناولة الهواء سقفية

    • تُستخدم وحدة تبريد الهواء المثبتة في السقف لأغراض التهوية والتبريد في مجموعة متنوعة من المباني، بدءاً من المصانع وصولاً إلى مراكز التسوق وغيرها.

    تنزيل ملفات PDF
    اطلب عرض سعر
    شاهد الفيديو
    المواصفات الفنية

    طراز RFPD/4H معدل تدفق الهواء (متر مكعب/ساعة) قدرة التبريد المقدرة (كيلوواط) قدرة التدفئة المقدرة (كيلوواط) معدل تدفق الماء (متر مكعب/ساعة) انخفاض ضغط المياه (كيلو باسكال) ESP (pa) قدرة المحرك (كيلوواط) الأبعاد الوزن (كجم) مستوى الضجيج – ديسيبل (A) أنبوب المياه (القطر الاسمي) أنبوب التصريف (القطر الاسمي)
    الطول العرض الارتفاع
    010
    		 1000 5.1 10.2 0.88 4.2 60 0.25 850 600 520 56 57 32 25
    015
    		 1500 8.4 15.2 1.44 9 60 0.25 950 650 570 63 57 40 25
    020
    		 2000 11.7 21.4 2.01 10.8 60 0.25 1100 750 570 81 58 40 25
    025
    		 2500 14.7 25.4 2.53 17.6 90 0.37 1100 850 570 83 59 40 25
    030
    		 3000 17.9 31.5 3.08 32 150 0.55 1100 1000 570 102 60 40 25
    040
    		 4000 23.6 41.1 4.06 60 180 0.75 1100 1280 620 106 60 40 25
    050
    		 5000 28.6 51.3 4.92 40 200 0.45x2 1100 1500 620 132 61 40 25
    060
    		 6000 35 62 6.02 42 200 0.55X2 1100 1630 620 152 62 50 25
    070
    		 7000 41 71 7.05 56 250 0.75x2 1100 1730 680 210 63 50 25
    080
    		 8000 45.5 84.3 7.83 32 250 0.75X2 1100 1730 740 251 63 50 25
    090
    		 9000 53 92.5 9.12 36 250 0.75x2 1100 1830 740 282 65 50 25
    105
    		 10500 62.1 110 10.68 48 280 1.1x2 1200 2130 740 302 67 50 25
    120
    		 12000 71 133 12.21 62 280 1.1x2 1200 2130 840 307 67 50 25
    135
    		 13500 77 148 13.24 25.4 320 1.8x2 1200 2130 900 375 69 65 25
    150
    		 15000 86.5 153.5 14.88 26.4 320 2.2x2 1200 2130 970 386 70 65 25
    ملاحظة:
    1.ظروف التبريد: درجة حرارة الهواء الداخل بصلة جافة 27 مئوية، وبصلة رطبة 19.5 مئوية، درجة حرارة مياه المدخل /المخرج 7 مئوية / 12 مئوية.
    2.ظروف التدفئة: درجة حرارة الهواء الداخل بصلة جافة 21 مئوية، درجة حرارة مياه المدخل /المخرج 60 مئوية / 50 مئوية.

    طراز RFPD/6H معدل تدفق الهواء (متر مكعب/ساعة) قدرة التبريد المقدرة (كيلوواط) قدرة التدفئة المقدرة (كيلوواط) معدل تدفق الماء (متر مكعب/ساعة) انخفاض ضغط المياه (كيلو باسكال) ESP (pa) قدرة المحرك (كيلوواط) الأبعاد الوزن (كجم) مستوى الضجيج – ديسيبل (A) أنبوب المياه (القطر الاسمي) أنبوب التصريف (القطر الاسمي)
    الطول العرض الارتفاع
    010
    		 1000 7.5 12.9 1.29 9 60 0.25 850 600 520 56 57 32 25
    015
    		 1500 113 20.6 1.94 18.6 60 0.25 950 650 570 63 57 40 25
    020
    		 2000 15.1 26.7 2.6 26.3 60 0.25 1100 750 570 81 58 40 25
    025
    		 2500 18.6 31.6 3.2 37.6 90 0.37 1100 850 570 83 59 40 25
    030
    		 3000 22.3 38.5 3.84 25 150 0.55 1100 1000 570 102 60 40 25
    040
    		 4000 31.1 50.2 5.35 49.1 180 0.75 1100 1280 620 106 60 50 25
    050
    		 5000 36.2 62.3 6.23 32.6 200 0.55x2 1100 1500 620 132 61 50 25
    060
    		 6000 44.6 74 7.67 45.1 200 0.55x2 1100 1630 620 152 62 50 25
    070
    		 7000 50.4 85 8.67 60.3 250 0.75x2 1100 1730 680 210 63 50 25
    080
    		 8000 58.9 99.2 10.13 55.6 250 0.75x2 1100 1730 740 251 63 50 25
    090
    		 9000 65.3 112.6 11.23 24.5 250 1.1x2 1100 1830 740 282 65 50 25
    105
    		 10500 75.8 137.1 13.04 22 280 1.1X2 1200 2130 740 302 67 65 25
    120
    		 12000 86.8 162 14.93 24 280 1.5x2 1200 2130 840 307 67 65 25
    135
    		 13500 103.4 175.8 17.78 60 320 2.2x2 1200 2130 900 375 69 65 25
    150
    		 15000 109.1 186.2 18.77 62 320 2.2x2 1200 2130 970 386 70 65 25
    ملاحظة:
    1.ظروف التبريد: درجة حرارة الهواء الداخل بصلة جافة 27 مئوية، وبصلة رطبة 19.5 مئوية، درجة حرارة مياه المدخل /المخرج 7 مئوية / 12 مئوية.
    2.ظروف التدفئة: درجة حرارة الهواء الداخل بصلة جافة 21 مئوية، درجة حرارة مياه المدخل /المخرج 60 مئوية / 50 مئوية.

    طراز RFPD/6H معدل تدفق الهواء (متر مكعب/ساعة) قدرة التبريد المقدرة (كيلوواط) قدرة التدفئة المقدرة (كيلوواط) معدل تدفق الماء (متر مكعب/ساعة) انخفاض ضغط المياه (كيلو باسكال) ESP (pa) قدرة المحرك (كيلوواط) الأبعاد الوزن (كجم) مستوى الضجيج – ديسيبل (A) أنبوب المياه (القطر الاسمي) أنبوب التصريف (القطر الاسمي)
    الطول العرض الارتفاع
    010
    		 1000 7.5 12.9 1.29 9 60 0.25 850 600 520 56 57 32 25
    015
    		 1500 113 20.6 1.94 18.6 60 0.25 950 650 570 63 57 40 25
    020
    		 2000 15.1 26.7 2.6 26.3 60 0.25 1100 750 570 81 58 40 25
    025
    		 2500 18.6 31.6 3.2 37.6 90 0.37 1100 850 570 83 59 40 25
    030
    		 3000 22.3 38.5 3.84 25 150 0.55 1100 1000 570 102 60 40 25
    040
    		 4000 31.1 50.2 5.35 49.1 180 0.75 1100 1280 620 106 60 50 25
    050
    		 5000 36.2 62.3 6.23 32.6 200 0.55x2 1100 1500 620 132 61 50 25
    060
    		 6000 44.6 74 7.67 45.1 200 0.55x2 1100 1630 620 152 62 50 25
    070
    		 7000 50.4 85 8.67 60.3 250 0.75x2 1100 1730 680 210 63 50 25
    080
    		 8000 58.9 99.2 10.13 55.6 250 0.75x2 1100 1730 740 251 63 50 25
    090
    		 9000 65.3 112.6 11.23 24.5 250 1.1x2 1100 1830 740 282 65 50 25
    105
    		 10500 75.8 137.1 13.04 22 280 1.1X2 1200 2130 740 302 67 65 25
    120
    		 12000 86.8 162 14.93 24 280 1.5x2 1200 2130 840 307 67 65 25
    135
    		 13500 103.4 175.8 17.78 60 320 2.2x2 1200 2130 900 375 69 65 25
    150
    		 15000 109.1 186.2 18.77 62 320 2.2x2 1200 2130 970 386 70 65 25
    ملاحظة:
    1.ظروف التبريد: درجة حرارة الهواء الداخل بصلة جافة 27 مئوية، وبصلة رطبة 19.5 مئوية، درجة حرارة مياه المدخل /المخرج 7 مئوية / 12 مئوية.
    2.ظروف التدفئة: درجة حرارة الهواء الداخل بصلة جافة 21 مئوية، درجة حرارة مياه المدخل /المخرج 60 مئوية / 50 مئوية.

    ملاحظات

    • ظروف تشغيل الهواء الخارجي: درجة حرارة بصلة جافة للهواء الداخل 7 مئوية، درجة حرارة دخول المياه الساخنة 60 مئوية.
    • ظروف حرارة بصلة جافة للهواء الراجع 15 مئوية، درجة حرارة دخول المياه الساخنة 60 مئوية.
    الميزات
    • يضمن استخدام إطار من سبائك الألومنيوم خفة الوزن، مما يجعله ملائماً للفك والصيانة في الموقع.
    • تمنع الألواح الفولاذية الملونة المزدوجة (الداخلية والخارجية) المصنوعة من البولي يوريثان تكون الجسور الباردة على الهيكل أثناء التشغيل.
    • يتم تشغيل واختبار الوحدات باستخدام اختبارات التوازن الديناميكي والاستاتيكي قبل التسليم.
    • تُستخدم محامل كروية مغلقة لضبط مركز الجاذبية تلقائياً، والقفل الذاتي، ومقاومة الدفع. يضمن الملء المسبق بزيت التشحيم عدم الحاجة إلى صيانة في ظروف التشغيل العادية.
    • الفلتر من النوع اللوحي الذي يمكن تنظيفه وإعادة استخدامه.
