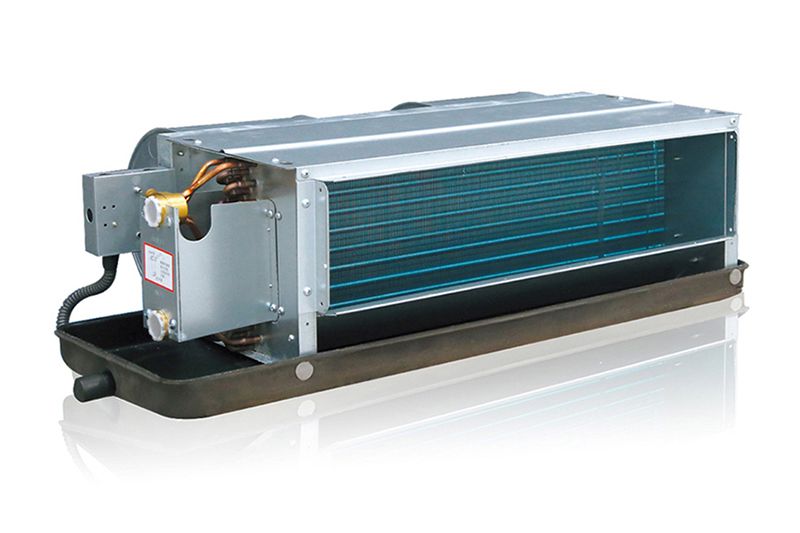

وحدات فان كويل مخفية (يتم تركيبها فوق السقف المعلق)Concealed Fan Coil Unit

وحدات فان كويل مخفية (كونسيلد)
  • وحدات فان كويل مخفية (كونسيلد)
  • وحدات فان كويل مخفية (كونسيلد)
  • وحدات فان كويل مخفية (كونسيلد)
  • وحدات فان كويل مخفية (كونسيلد)
  • وحدات فان كويل مخفية (كونسيلد)

    • تُعد وحدات الفان كويل المخفية (كونسيلد) الخيار الأمثل والأكثر انتشاراً في أرقى الفنادق، وأفخم المطاعم، والمنشآت الصناعية، والمرافق الطبية، والمراكز التجارية الكبرى، حيث صُممت بهيكل خارجي فائق الصلابة من أجود صفائح الفولاذ المقاوم، لضمان أداءٍ استثنائي وعمرٍ افتراضي مديد.

    تنزيل ملفات PDF
    اطلب عرض سعر
    شاهد الفيديو
    المواصفات الفنية

    وحدة فان كويل مخفية (كونسيلد)

    النوع نظام صفين من أنبوبين
    الطراز
    RFP-34
    RFP-51
    RFP-68
    RFP-85
    RFP-102
    RFP-136
    تدفق الهواء (م3 / ساعة) H 340 530 700 860 1020 1400
    M 270 420 560 700 810 1140
    L 200 310 420 520 610 850
    قدرة التبريد (واط) H 1770 2670 3530 4450 5300 7060
    قدرة التدفئة (واط) H 2700 4050 5400 6750 8100 10800
    القدرة الداخلة المستهلكة (واط) 12Pa 32 46 56 75 94 134
    30Pa 40 54 72 87 102 155
    50Pa 46 65 84 98 112 174
    مستوى الضجيج dB(A) 12Pa 37 39 41 43 46 46
    30Pa 40 42 44 46 47 48
    50Pa 42 44 46 47 49 50
    تدفق المياه m³/h 0.31 0.47 0.62 0.78 0.93 1.23
    انخفاض ضغط المياه kPa 30 30 30 40 40 40

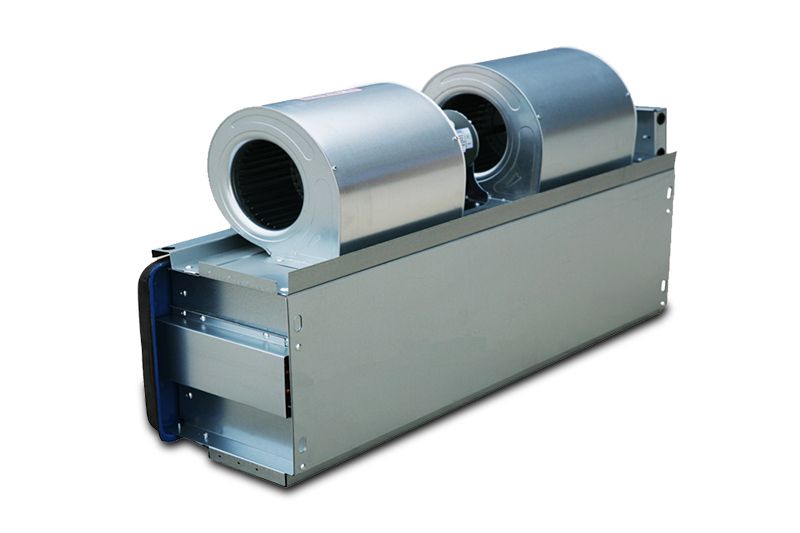

    نوع المروحة مروحة الطرد المركزي ذات السحب المزدوج والريش المتعددة المائلة للأمام
    نوع المحرك محرك الحث غير المتزامن بمكثف التشغيل
    ملفات كويل صفوف الملفات 2
    ضغط التشغيل الضغط القياسي (1.6MPa)، ضغط الاختبار (2.5MPa)
    قياس الأنبوب أنابيب المياه وصلات الربط R3/4 (سنون داخلية)
    أنبوب التصريف وصلات الربط R3/4 (سنون داخلية)
    الوزن الصافي (kg) 12.7 14.2 16.1 17.4 18.5 25.8
    ملحقات إضافية منظم الحرارة (ثيرموستات)، صمام التحكم الثنائي والثلاثي الاتجاه، صندوق الراجع للهواء

    وحدة فان كويل مخفية (كونسيلد)

    النوع نظام 4 أنابيب بـ 3+1 من الصفوف
    الطراز
    RFP-34
    RFP-51
    RFP-68
    RFP-85
    RFP-102
    RFP-136
    RFP-170
    RFP-204
    RFP-238
    تدفق الهواء (م3 / ساعة) H 340 510 680 850 1020 1360 1700 2040 2380
    M 265 405 535 680 790 1060 1360 1595 1904
    L 195 305 405 510 585 790 1020 1180 1428
    قدرة التبريد (واط) H 1890 2830 3780 4680 5610 7350 9000 10800 12600
    قدرة التدفئة (واط) H 1480 2220 2960 3720 4150 5180 6700 7290 8500
    القدرة الداخلة المستهلكة (واط) 12Pa 37 52 62 76 96 134 152 189 228
    30Pa 44 59 72 87 108 156 174 212 253
    50Pa 49 66 84 100 118 174 210 250 300
    مستوى الضجيج dB(A) 12Pa 37 39 41 43 46 46 48 50 52
    30Pa 40 42 44 46 47 48 50 52 54
    50Pa 42 44 46 47 49 50 52 54 56
    تدفق المياه التبريد 0.33 0.5 0.67 0.8 0.96 1.26 1.55 1.86 2.18
    التدفئة 0.13 0.19 0.25 0.32 0.37 0.45 0.58 0.63 0.73
    انخفاض ضغط المياه kPa 30 30 30 30 40 40 40 40 50
    نوع المروحة مروحة الطرد المركزي ذات السحب المزدوج والريش المتعددة المائلة للأمام
    نوع المحرك محرك الحث غير المتزامن بمكثف التشغيل
    ملفات كويل صفوف الملفات 3+1
    ضغط التشغيل الضغط القياسي (1.6MPa)، ضغط الاختبار (2.5MPa)
    قياس الأنبوب أنابيب المياه وصلات الربط R3/4 (سنون داخلية)
    أنبوب التصريف وصلات الربط R3/4 (سنون داخلية)
    الوزن الصافي (kg) 15.4 17.2 19.1 20.5 22 29.7 31.5 35.6 41.5
    ملحقات إضافية منظم الحرارة (ثيرموستات)، صمام التحكم الثنائي والثلاثي الاتجاه، صندوق الراجع للهواء

    ملاحظات

    • تعتمد كافة البيانات الواردة في الجداول أعلاه على حالات تدفق الهواء للنطاق المرتفع، مع مراعاة قيم الضغط الزائد المقابلة لها.
    • تستند سعة التبريد إلى القيم المحققة عند درجة حرارة مياه داخلة قدرها 7 درجات مئوية، وفارق حراري بين المدخل والمخرج يبلغ 5 درجات مئوية، بينما تكون درجة حرارة الهواء الداخل عند 27 درجة مئوية (للميزان الجاف) و19.5 درجة مئوية (للميزان الرطب).
    • تستند سعة التدفئة إلى القيم المحققة عند درجة حرارة مياه داخلة قدرها 60 درجة مئوية، وفارق حراري بين المدخل والمخرج يبلغ 5 درجات مئوية، ودرجة حرارة هواء داخل عند 21 درجة مئوية (للميزان الجاف)، مع اعتماد نفس معدل تدفق المياه المستخدم في حالة التبريد.
    • تم قياس مستويات الضجيج داخل غرفة معزولة تماماً عن الصدى، وعلى بعد 1.5 متر من الجهة الأمامية والسفلية لوحدات التشغيل.
    • التردد القياسي للطاقة هو 50 هرتز، مع توفر خيار 60 هرتز بطلب خاص، يرجى إخطارنا عند الطلب في حال رغبتكم في ذلك.
    • التصميم القياسي للهيكل يعتمد على توصيل الأنابيب من الجهة اليسرى، مع إمكانية التوصيل من الجهة اليمنى كخيار إضافي، يرجى إبلاغنا بذلك عند تقديم الطلب..
