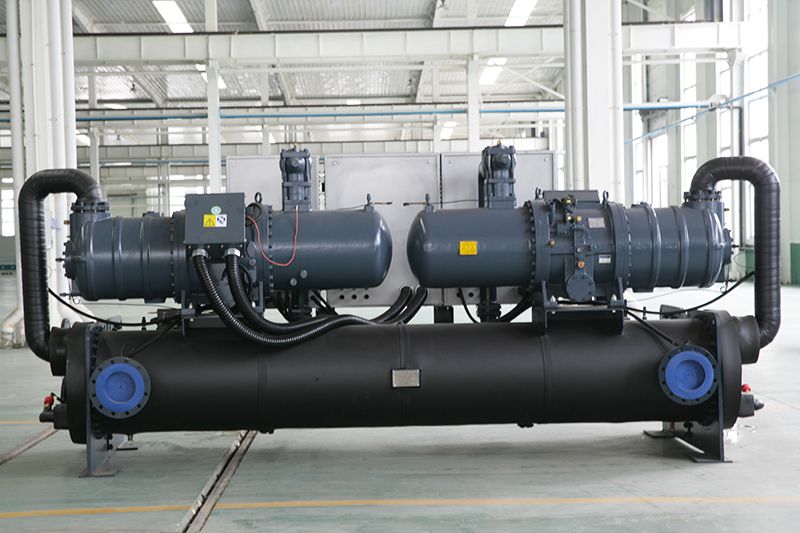

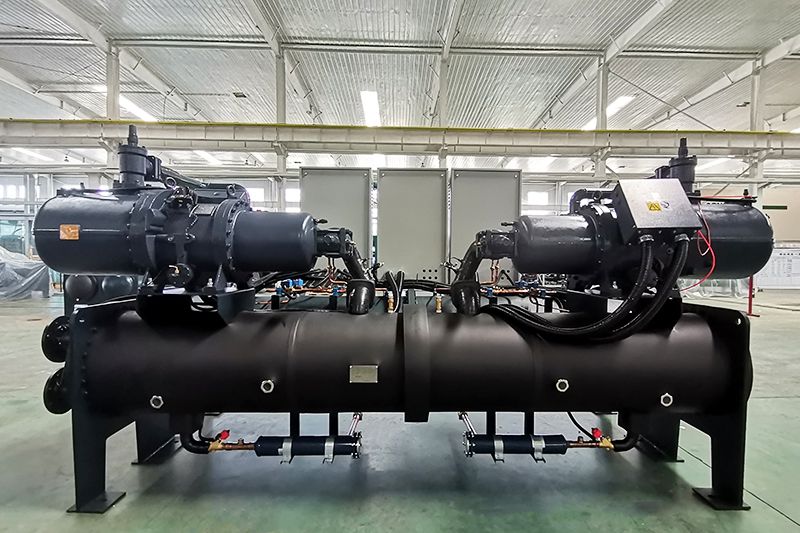

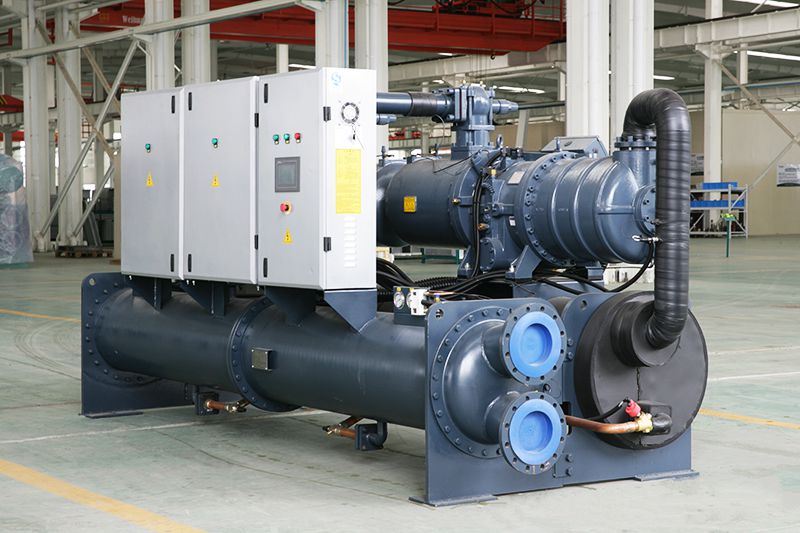

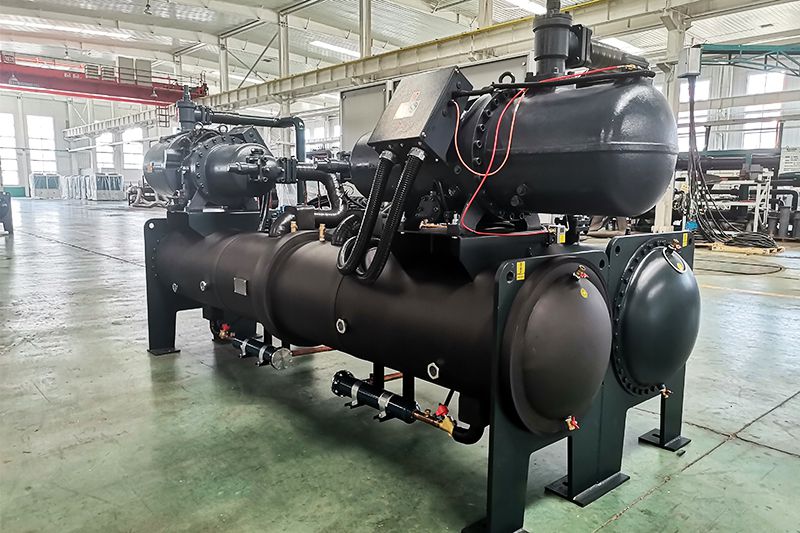

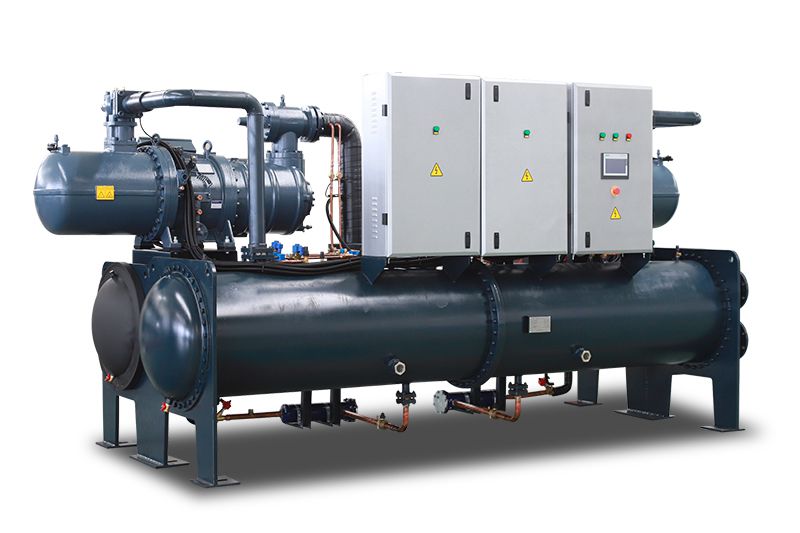

شيلر تبريد (مبرد مياه) مع ضاغط لولبي (سكرو) ومضخة حرارية (بقدرة من 200 إلى 2400 كيلو وات)Water Cooled Screw Chiller and Heat Pump, 200kW-2400kW
صممت شركتنا Ruidong المضخات الحرارية ذات المصدر المائي والجوفي وفق أعلى المعايير التقنية، لتوفير حلول متكاملة في التدفئة، والتبريد، واسترداد الحرارة للمشاريع التجارية الضخمة. وتعد هذه المضخات الخيار الأمثل للمنشآت ذات النطاق الواسع، مثل مراكز التسوق، والمباني الإدارية، والورش الصناعية، بالإضافة إلى الفنادق والمستشفيات وغيرها من الصروح الإنشائية الكبرى.
شاهد الفيديو
تنزيل ملفات PDF
مبرد مياه (شيلر) مع ضاغط لولبي (سكرو)
مبرد المياه مع ضاغط لولبي (سكرو) عالي الكفاءة (لدرجات الحرارة العالية)
مبرد المياه مع ضاغط لولبي (سكرو) عالي الكفاءة (لدرجات الحرارة المنخفضة)
مضخة حرارية (هيت بمب) ذات مصدر مائي مع ضاغط لولبي (سكرو)
المواصفات الفنية
| طراز RLSG | 200A | 240A | 260A | 300A | 330A | 360A | 400A | 440A | ||
| قدرة وحدة التبريد القياسية | kW | 204 | 236 | 256 | 295 | 329 | 364 | 389 | 441 | |
| القدرة الداخلة | kW | 40 | 46 | 49.7 | 55.5 | 62.7 | 67.8 | 73.1 | 81.5 | |
| تيار التشغيل | A | 74.3 | 85.1 | 90.4 | 98.8 | 112.7 | 124.8 | 132.0 | 146.4 | |
| أقصى تيار للتشغيل | A | 99.3 | 114.0 | 122.0 | 134.1 | 151.8 | 165.5 | 177.3 | 197.3 | |
| قطر الكيبل (مسافة السلك النحاسي أقل من أو يساوي 20 متر) | mm2 | 3×35+2×16 | 3×35+2×16 | 3×50×2×25 | 3×50+2×25 | 3×70+2×35 | 3×70+2×35 | 3×95+2×50 | 3×120+2×50 | |
| الجهد الكهربائي | 3-380V-50Hz | |||||||||
| طريقة التشغيل | Y-▲ (نجمة – دلتا) | |||||||||
| المبرد | R134a | |||||||||
| شحنة المبرد | 41 | 47 | 51 | 57 | 66 | 71 | 78 86 | |||
| وحدة التحكم بالمبرد | صمام التمدد الإلكتروني (EXV) | |||||||||
| الضاغط (كمبروسر) | النوع | ضاغط لولبي (سكرو) شبه مغلق | ||||||||
| العدد | 1 | |||||||||
| المبخر | النوع | نوع الغلاف والأنبوب | ||||||||
| انخفاض ضغط الماء | kPa | 70-90 | ||||||||
| قطر أنبوب المياه | DN | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| تدفق المياه | m3/h | 35 | 41 | 44 | 51 | 57 | 63 | 67 | 76 | |
| نوع المكثف | النوع | نوع الغلاف والأنبوب | ||||||||
| انخفاض ضغط الماء | kPa | 70-90 | ||||||||
| قطر أنبوب المياه | DN | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| تدفق المياه | m3/h | 41 | 51 | 55 | 63 | 71 | 78 | 84 | 95 | |
| مستوى الضجيج | dB(A) | 79.6 | 80.4 | 81.5 | 83.1 | 84.2 | 85.2 | 86.3 | 86.9 | |
| شكل الهيكل | أفقي | |||||||||
| الأبعاد (مم) | الطول | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |
| العرض | 1350 | 1350 | 1350 | 1350 | 1450 | 1450 | 1450 | 1450 | ||
| الارتفاع | 1600 | 1600 | 1650 | 1650 | 1650 | 1800 | 1800 | 1800 | ||
| الأبعاد عند التثبيت (مم) | L1 | 2230 | 2230 | 2230 | 2230 | 2230 | 2230 | 2230 | 2230 | |
| W1 | 790 | 790 | 790 | 790 | 880 | 880 | 880 | 880 | ||
| الوزن الصافي | kg | 1700 | 1800 | 1850 | 1950 | 1950 | 2100 | 2250 | 2450 | |
| الوزن عند التشغيل | kg | 2200 | 2400 | 2550 | 2750 | 2850 | 3100 | 3350 | 3750 | |
| ملاحظات | ظروف التبريد | درجة حرارة مياه الدخول/الخروج لجهة المستخدم: 12 درجة مئوية / 7 درجات مئوية درجة حرارة مياه التبريد عند المدخل والمخرج: 30 درجة مئوية / 35 درجات مئوية | ||||||||
| الطراز RLSG | 500A | 580A | 600A | 700A | 800A | 900A | 1000A | ||
| قدرة وحدة التبريد القياسية | kW | 505 | 574 | 596 | 700 | 813 | 888 | 1020 | |
| القدرة الداخلة | kW | 93.4 | 102.1 | 110.9 | 126.3 | 146.3 | 159.4 | 181.5 | |
| تيار التشغيل | A | 171.2 | 186.1 | 201.9 | 229.4 | 272.7 | 291,2 | 330.1 | |
| أقصى تيار للتشغيل | A | 225.7 | 246.1 | 267.1 | 304 | 364 | 393.2 | 443 | |
| قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر) | mm2 | 3×120+2×50 | 3×150+2×70 | 3×150+2×70 | 3×185+2×95 | 3×185+2×95 | 3×240+2×120 | 3×240+2×120 | |
| الجهد الكهربائي | 3-380V-50Hz | ||||||||
| طريقة التشغيل | Y-▲ (نجمة – دلتا) | ||||||||
| المبرد | R134a | ||||||||
| شحنة المبرد | 100 | 109 | 119 | 136 | 160 | 178 | 203 | ||
| وحدة التحكم بالمبرد | صمام التمدد الإلكتروني (EXV) | ||||||||
| الضاغط (كمبروسر) | النوع | ضاغط لولبي (سكرو) شبه مغلق | |||||||
| العدد | 1 | ||||||||
| المبخر | النوع | نوع الغلاف والأنبوب | |||||||
| انخفاض ضغط الماء | kPa | 70-90 | |||||||
| قطر أنبوب المياه | DN | 125 | 125 | 125 | 150 | 150 | 150 | 150 | |
| تدفق المياه | m3/h | 87 | 99 | 103 | 120 | 140 | 153 | 175 | |
| نوع المكثف | النوع | نوع الغلاف والأنبوب | |||||||
| انخفاض ضغط الماء | kPa | 70-90 | |||||||
| قطر أنبوب المياه | DN | 125 | 125 | 125 | 150 | 150 | 150 | 150 | |
| تدفق المياه | m3/h | 109 | 123 | 128 | 151 | 175 | 191 | 219 | |
| مستوى الضجيج | dB(A) | 87.1 | 87.3 | 87.6 | 88.4 | 90.1 | 90.5 | 90.8 | |
| شكل الهيكل | أفقي | ||||||||
| الأبعاد (مم) | الطول | 3400 | 3400 | 3500 | 3500 | 3500 | 3500 | 3500 | |
| العرض | 1450 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | ||
| الارتفاع | 1800 | 1800 | 1850 | 1850 | 1850 | 1950 | 1950 | ||
| الأبعاد عند التثبيت (مم) | L1 | 2735 | 2735 | 2735 | 2735 | 2735 | 2735 | 2735 | |
| W1 | 880 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | ||
| الوزن الصافي | kg | 2650 | 2850 | 3100 | 3300 | 3500 | 3700 | 4300 | |
| الوزن عند التشغيل | kg | 4050 | 4350 | 4450 | 4700 | 5000 | 5400 | 6000 | |
| ملاحظات | ظروف التبريد | درجة حرارة مياه الدخول/الخروج لجهة المستخدم: 12 درجة مئوية / 7 درجات مئوية درجة حرارة مياه التبريد عند المدخل والمخرج: 30 درجة مئوية / 35 درجات مئوية | |||||||
| طراز RLSG | 400A | 480A | 520A | 600A | 660A | 720A | 800A | 880A | ||
| قدرة وحدة التبريد القياسية | kW | 408 | 472 | 512 | 590 | 658 | 728 | 778 | 882 | |
| القدرة الداخلة | kW | 80 | 92 | 99.4 | 111 | 125.4 | 135.6 | 146.2 | 163 | |
| تيار التشغيل | A | 148.6 | 170.2 | 180.8 | 197.6 | 225.4 | 249.6 | 264 | 292.8 | |
| أقصى تيار للتشغيل | A | 198.6 | 228.0 | 244.0 | 268.2 | 303.6 | 331.0 | 354.6 | 394.6 | |
| الجهد الكهربائي | 3-380V-50Hz | |||||||||
| طريقة التشغيل | Y-▲ (نجمة – دلتا) | |||||||||
| المبرد | R134a | |||||||||
| شحنة المبرد | 82 | 94 | 102 | 114 | 132 | 142 | 156 | 173 | ||
| وحدة التحكم بالمبرد | صمام التمدد الإلكتروني (EXV) | |||||||||
| الضاغط (كمبروسر) | النوع | ضاغط لولبي (سكرو) شبه مغلق | ||||||||
| العدد | 2 | |||||||||
| المبخر | النوع | نوع الغلاف والأنبوب | ||||||||
| انخفاض ضغط الماء | kPa | 70-90 | ||||||||
| قطر أنبوب المياه | DN | 100 | 125 | 125 | 125 | 150 | 150 | 150 | 150 | |
| تدفق المياه | m3/h | 70 | 81 | 88 | 101 | 113 | 125 | 134 | 152 | |
| نوع المكثف | النوع | نوع الغلاف والأنبوب | ||||||||
| انخفاض ضغط الماء | kPa | 70-90 | ||||||||
| قطر أنبوب المياه | DN | 100 | 125 | 125 | 125 | 150 | 150 | 150 | 150 | |
| تدفق المياه | m3/h | 88 | 101 | 110 | 127 | 141 | 157 | 167 | 190 | |
| مستوى الضجيج | dB(A) | 79.6 | 80.4 | 81.5 | 83.1 | 84.2 | 85.2 | 86.3 | 86.9 | |
| شكل الهيكل | أفقي | |||||||||
| الأبعاد (مم) | الطول | 3650 | 3750 | 4400 | 4400 | 4500 | 4500 | 4500 | 4500 | |
| العرض | 1500 | 1500 | 1500 | 1500 | 1700 | 1700 | 1700 | 1700 | ||
| الارتفاع | 1800 | 1900 | 1900 | 1900 | 2050 | 2050 | 2050 | 2050 | ||
| الأبعاد عند التثبيت (مم) | L1 | 2735 | 2735 | 2735 | 2735 | 2735 | 3435 | 3435 | 3435 | |
| W1 | 1140 | 1140 | 1140 | 1140 | 1350 | 1350 | 1350 | 1350 | ||
| الوزن الصافي | kg | 3100 | 3750 | 4000 | 4200 | 4400 | 4800 | 5000 | 5500 | |
| الوزن عند التشغيل | kg | 4350 | 5050 | 5400 | 5700 | 5900 | 6300 | 6700 | 7300 | |
| ملاحظات | ظروف التبريد | درجة حرارة مياه الدخول/الخروج: 12 درجة مئوية / 7 درجات مئوية درجة حرارة مياه التبريد عند المدخل والمخرج: 30 درجة مئوية / 35 درجات مئوية | ||||||||
| طراز RLSG | 1000A | 1160A | 1200A | 1400A | 1600A | 1800A | 2000A | ||
| قدرة وحدة التبريد القياسية | kW | 1010 | 1148 | 1192 | 1400 | 1626 | 1776 | 2040 | |
| القدرة الداخلة | kW | 186.8 | 204.2 | 221.8 | 252.6 | 292.6 | 318.8 | 363 | |
| تيار التشغيل | A | 342.4 | 372.2 | 403.8 | 458.8 | 545.4 | 582.4 | 660.2 | |
| أقصى تيار للتشغيل | A | 451.4 | 492.2 | 534.2 | 608.0 | 728.0 | 786.4 | 886.0 | |
| الجهد الكهربائي | 3-380V-50Hz | ||||||||
| طريقة التشغيل | Y-▲ (نجمة – دلتا) | ||||||||
| المبرد | R134a | ||||||||
| شحنة المبرد | 200 | 218 | 238 | 273 | 319 | 355 | 406 | ||
| وحدة التحكم بالمبرد | صمام التمدد الإلكتروني (EXV) | ||||||||
| الضاغط (كمبروسر) | النوع | ضاغط لولبي (سكرو) شبه مغلق | |||||||
| العدد | 2 | ||||||||
| المبخر | النوع | نوع الغلاف والأنبوب | |||||||
| انخفاض ضغط الماء | kPa | 70-90 | |||||||
| قطر أنبوب المياه | DN | 150 | 150 | 200 | 200 | 200 | 200 | 250 | |
| تدفق المياه | m3/h | 174 | 197 | 205 | 241 | 280 | 305 | 351 | |
| نوع المكثف | النوع | نوع الغلاف والأنبوب | |||||||
| انخفاض ضغط الماء | kPa | 70-90 | |||||||
| قطر أنبوب المياه | DN | 150 | 150 | 200 | 200 | 200 | 200 | 250 | |
| تدفق المياه | m3/h | 217 | 247 | 256 | 301 | 350 | 382 | 439 | |
| مستوى الضجيج | dB(A) | 87.1 | 87.3 | 87.6 | 88.4 | 90.1 | 90.5 | 90.8 | |
| شكل الهيكل | أفقي | ||||||||
| الأبعاد (مم) | L | 4500 | 4750 | 4750 | 4750 | 4750 | 4750 | 4750 | |
| W | 1700 | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 | ||
| H | 2050 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | ||
| الأبعاد عند التثبيت (مم) | L1 | 3435 | 3435 | 3435 | 3435 | 3435 | 3435 | 3435 | |
| W1 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | ||
| الوزن الصافي | kg | 5900 | 6200 | 6600 | 7000 | 7400 | 8000 | 8700 | |
| الوزن عند التشغيل | kg | 7600 | 7900 | 8400 | 8800 | 9200 | 9800 | 10700 | |
| ملاحظات | ظروف التبريد | درجة حرارة مياه الدخول/الخروج: 12 درجة مئوية / 7 درجات مئوية درجة حرارة مياه التبريد عند المدخل والمخرج: 30 درجة مئوية / 35 درجات مئوية | |||||||
تدابير (إجراءات) الحماية
- الحماية من ارتفاع وانخفاض الجهد الكهربائي
- الحماية من التجمد
- التحكم في درجة الحرارة
- الحماية من عكس الطور (تعاقب الأطوار)
- الحماية من الضغط العالي والمنخفض
- الحماية من ارتفاع درجة حرارة غاز العادم
- حماية داخلية مدمجة من ارتفاع حرارة المحرك
- الحماية من زيادة التيار الكهربائي
- صمام الأمان
- صمام عدم الرجوع
الميزات
- الضاغط
A.تصميم لولبي مزدوج شبه مغلق. تتكون أجزاء الضغط من روتورين (دوارين) متداخلين، صُمما خصيصاً للحد من الاهتزازات إلى أدنى مستوياتها. ويضمن التصميم اللولبي كفاءة عالية وتدفقاً سلساً للهواء خلال عمليات السحب والضغط والعادم.
B.المعدات لا تتطلب تزييتاً يدوياً.
C.يتيح نظام التحكم في حجم الضاغط إمكانية تشغيل أحمال جزئية بكل سهولة، حيث يمكن للضاغط تحقيق ضبط طاقة تدريجي (25% إلى 100 بالمائة) أو ضبط مستمر غير تدريجي، ليتوافق تماماً مع أحمال المبنى المتغيرة. - مبادل حراري من طراز الغلاف والأنبوب
الغلاف: تم تصنيع أوعية الضغط من ألواح فولاذية عالية الجودة، وتخضع عمليات التصنيع والاختبار لمعايير JB/T4750-2003 الخاصة بأوعية الضغط لمعدات التبريد. كما يتميز السطح الخارجي بمواد عازلة للحرارة ومقاومة للماء ومانعة للاحتراق. كما تتبنى صفائح توجيه التدفق في المبخر بلاستيك PVC الهندسي، الذي يتمتع بمقاومة ممتازة للتآكل ونفاذية هواء منخفضة، مما يوجه مياه التبريد للتدفق صعوداً وهبوطاً بانتظام على طول الصفائح، وهو ما يعزز قدرة التبادل الحراري للمبخر. كما تم تزويد مدخل وسيط التبريد بوحدة موازنة التدفق لضمان توزيعه بشكل متساوٍ داخل أنابيب النحاس الخاصة بالمبادل الحراري، مما يرفع كفاءة التبادل الحراري للوحدة بأكملها.
ولذلك، فقد صُنعت أنابيب التبادل الحراري ذات الأخدود الداخلي المموج (DAC) من النحاس عالي الجودة لرفع الكفاءة، حيث تساهم قدرة التبادل الحراري لوسيط التبريد في جانب الطاقة في تعزيز تأثيرات التبريد والتدفئة للوحدة بشكل مثالي. - صمام التمدد يمكن لنظام التحكم في صمام التمدد الإلكتروني الوصول إلى دقة تحكم تصل إلى 2600 خطوة. واعتماداً على درجة تحميص السحب وضغط التشبع، وبالتكامل مع نظام التحكم الإلكتروني، يمكننا التحكم بدقة فائقة في تدفق وسيط التبريد، بما يضمن بقاء الوحدة دائماً في أفضل حالة تشغيلية وتحقيق أقصى طاقة ممكنة. كما يساهم اعتماد أنابيب التبادل الحراري عالية الكفاءة في تحسين فاعلية وكفاءة استهلاك الطاقة.
- خزانة توزيع التحكم تتكون خزانة توزيع التحكم من معدات تشغيل الضاغط، وحامي الطاقة، ووحدة تحكم دقيقة. يمكن لوحدة التحكم الدقيقة العمل باستقرار وأمان تام ضمن نطاق درجة حرارة يتراوح من سالب 15 درجة مئوية إلى 65 درجة مئوية. وهي مجهزة بواجهات اتصال قياسية من طراز RS-232 وRS-485، مما يمكنها من استقبال إشارات التحكم عن بعد لعمليات التشغيل والإيقاف.
- معدات السلامة مفتاح الضغط العالي والمنخفض، نظام التحكم في درجة الحرارة لمنع التجمد، سخان زيت التشحيم، صمام عدم الرجوع لعادم الضغط العالي، فلتر تجفيف بقلب قابل للاستبدال، مقياس الضغط (بيزومتر)، مفتاح إيقاف الطوارئ، واقي ضد الحمل الزائد، واقي الطاقة، وحاقن وسيط التبريد.
