نظام تكييف مركزي لأسطح المباني | مزود أنظمة مكيفات مركزية

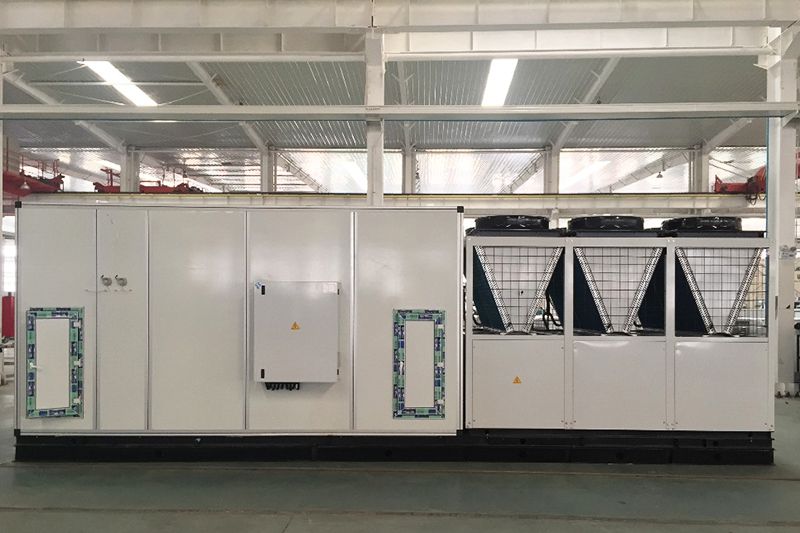

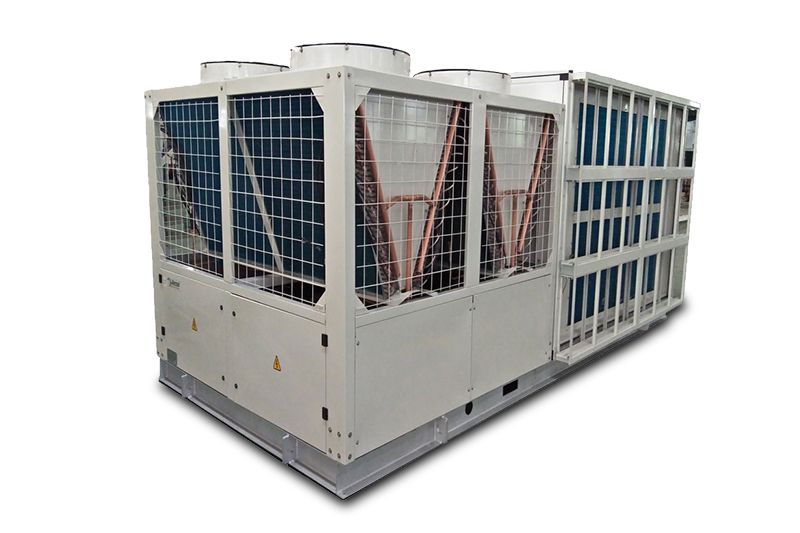

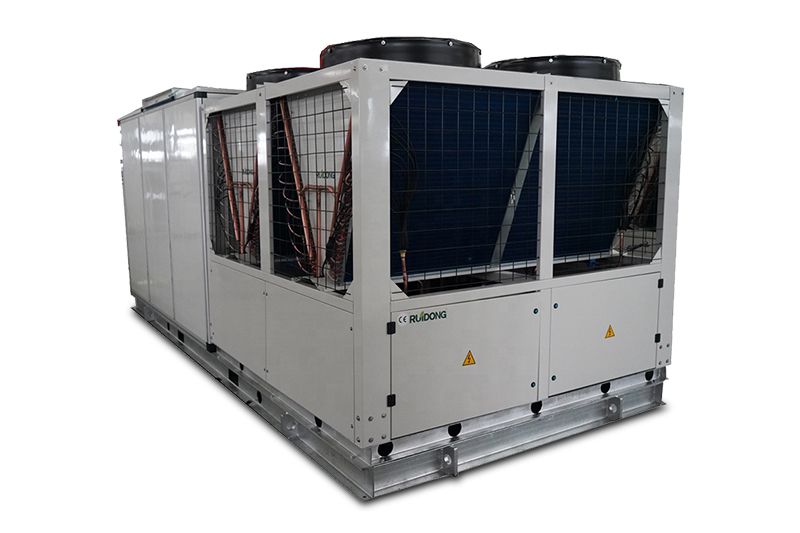

نظام تكييف مركزي لأسطح المباني (تبريد وتدفئة)، بقدرة من 18 إلى 360 كيلو واطRooftop Packaged Unit, 18kW-360kW Heating and Cooling Unit

يمثل هذا النظام الحل المثالي للتكييف والتدفئة المركزية المدمجة للأسطح، حيث تم تصميمه وتصنيعه لتقديم حلول متكاملة للتبريد والتدفئة المركزية في المباني التجارية الكبرى، مثل: مراكز التسوق (المولات)، دور السينما، المكاتب الإدارية، المطارات، والمنشآت التعليمية. كما يتميز بتصميم هندسي خاص يضم أقساماً وظيفية متعددة، مما يجعله الخيار الأمثل لمواجهة تحديات الأماكن ذات الاشتراطات الصارمة في التحكم بدرجات الحرارة ومستويات الرطوبة.

تنزيل ملفات PDF

الكتالوج

اطلب عرض سعر

شاهد الفيديو

المواصفات الفنية

الطراز			RWK18(B)R	RWK28(B)R	RWK35(B)R	RWK50(B)R	RWK70(B)R	RWK90(B)R	RWK105(B)R	RWK120(B)R	RWK140(B)R	RWK180(B)R	RWK210(B)R	RWK280(B)R	RWK320(B)R	RWK360(B)R
القدرة لـ	التبريد	kW	18	27.5	35.6	50	70	90	105	121	140	180	210	280	320	360
	التبريد	TR	5	8	10	14	20	26	30	34	40	51	60	81	90	100
	التدفئة	kW	18.2	28.3	38	54	75	96	110	126	146	188	220	288	340	368
	التدفئة	TR	5	8	11	15	21	27	31	36	42	53	63	82	97	105
أقصى تيار تشغيل		A	35	50	76	168	181	196	211	112	232	252	266	301	445	550
تيار التشغيل عند التبريد		A	12	17	26	36	58	64	70	93	82	110	138	160	234	320
تيار التشغيل عند التدفئة		A	12	17	24	34	55	59	65	80	76	102	130	152	218	310
القدرة الداخلة المستهلكة	للتبريد	kW	6.23	9.45	12	20	27	32	33	45	40	56	70	83	105	120
القدرة الداخلة المستهلكة	للتدفئة	kW	6.25	9.45	11	18	25	29	30	38	37	52	65	77	100	118
الضاغط	الماركة (العلامة التجارية)		باناسونيك (Panasonic)										كوبلاند (Copeland)
	الكمية		1	1	1	2	2	2	2	2	4	4	4	4	4	6
	المبرد		R410a
	شحنة التبريد	kg	4.5	6.5	7.5	11	15	20	32	48	48	48	48	48	56	88

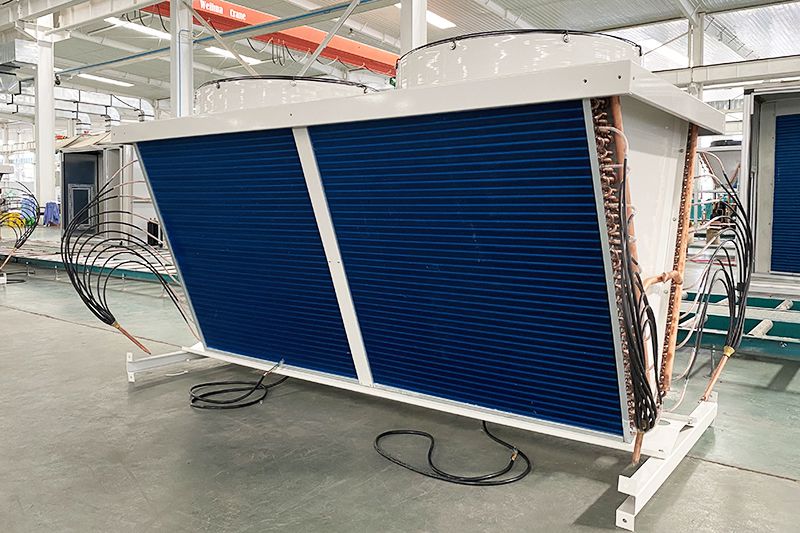

المكثف	نوع الملفات (كويل)		أنابيب نحاسية مع زعانف ألومنيوم مطلية بمادة الهيدروفيل (محبة للماء) بسماكة 0.11 مم (بكثافة 12 زعنفة/إنش)
	نوع الأنبوب النحاسي		ملولب (مسنن) من الداخل

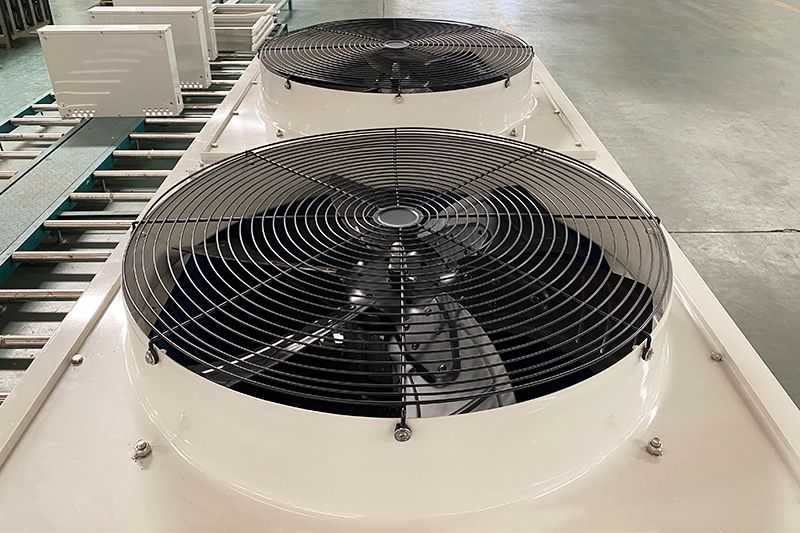

	نوع المروحة		محورية
	عدد المراوح		1
	نظام دفع المروحة		دفع مباشر
	عدد المحركات		1	1	1	1	2	2	2	2	4	4	4	4	4	6
	سرعة دوران المروحة	RPM	710	710	930	930	930	930	930	930	930	710	930	930	960	960
	القدرة الداخلة المستهلكة للمحرك	kW	0.37	0.55	1.1	1.5	1.5	1.5	3	4.4	4.4	4.4	6	8.8	8.8	13.2
المبخر	نوع الملفات (كويل)		أنابيب نحاسية مع زعانف ألومنيوم مطلية بمادة الهيدروفيل (محبة للماء) بسماكة 0.11 مم (بكثافة 12 زعنفة/إنش)
	نوع الأنبوب النحاسي		ملولب (مسنن) من الداخل
	نوع المروحة		طرد مركزي
	نظام دفع مروحة المبخر		دفع مباشر					دفع بالسير
	سرعة دوران المروحة	RPM	960	1400	1400	960	960	960	716	634	757	676	593	548	548	548
	القدرة الداخلة المستهلكة للمحرك	kW	0.8	1.1	2.2	2.2	5.5	5.5	5.5	5.5	5.5	11	15	15	18.5	20
	معدل تدفق الهواء	m3/h	3400	5200	6000	8000	12500	16000	19000	22000	24000	30000	36000	36000	46000	60000
	معدل تدفق الهواء	cfm	2000	3050	3500	4700	7350	9412	11200	12941	14700	17647	21176	21176	27059	35294
	الضغط الاستاتيكي الخارجي	Pa	100	150	250	250	300	300	300	400	400	400	500	500	500	500
	الضغط الاستاتيكي الخارجي	inch H2o (بوصة مائية)	0.4	0.6	1.0	1.0	1.2	1.2	1.2	1.6	1.6	1.6	2.0	2.0	2.0	2.0
لوح قسم المبخر أو أغطية وحدة المبخر			هيكل أحادي الطبقة: ألواح فولاذية مجلفنة ومطلية، مع عزل حراري داخلي من القطن					هيكل مزدوج الطبقة: ألواح فولاذية مجلفنة داخلية / خارجية بسماكة 0.5 مم + عزل بسماكة 30 مم + غطاء ضد المطر علوي بسماكة 1.5 مم
سماكة الجلفنة		μm	80	80	80	80	80	80	80	80	80	80	80	80	80	80
سماكة الطلاء		μm	60	60	60	60	60	60	60	60	60	60	60	60	60	60
الفلتر مصنوع من			ألومنيوم
مستوى الضجيج		db(A)	70	72	72	72	74	74	75	75	79	79	80	80	82	85
التحكم بضغط النظام		مفتاح ضغط عالي/منخفض
الأبعاد	الطول	mm	1661	2010	2010	2010	2800	2960	2960	2960	5130	5130	5130	5130	5525	7558
	العرض	mm	1020	1158	1158	1158	2150	2250	2250	2250	2280	2280	2280	2280	2310	2310
	الارتفاع	mm	1028	1155	1155	1155	1230	2005	2005	2005	2062	2062	2062	2062	2125	2484
الوزن		kg	280	320	580	650	800	1390	1450	2700	2700	2800	2850	2900	3150	5500
ملاحظات		هدفنا هو التطوير المستمر للتكنولوجيا، ولذا، تحتفظ شركتنا Ruidong بالحق في تغيير المواصفات دون إشعار مسبق. 1. ظروف التبريد: درجة الحرارة الداخلية (جافة: 27 درجة مئوية، رطبة: 19 درجة مئوية)، درجة الحرارة الخارجية (جافة: 35 درجة مئوية، رطبة: 24 درجة مئوية). 2. ظروف التدفئة: درجة الحرارة الداخلية (جافة: 20 درجة مئوية، رطبة: 15 درجة مئوية)، درجة الحرارة الخارجية (جافة: 7 درجات مئوية، رطبة: 6 درجات مئوية).

الميزات

لا يحتاج نظام التكييف إلى غرفة مخصصة للتركيب، حيث يمكن إعداد فتحات هواء جديدة ويمكن تعديل حجم الهواء النقي يدوياً، كما يمكن تهيئة قسم الفلتر الأولي وفقاً لمتطلبات العميل.
سهولة التجميع، حيث تعتمد أساليب التبريد بالهواء والدفع المباشر للهواء، لذا فإن أبراج التبريد وأنظمة تدوير المياه ليست ضرورية. كما يمكن تركيب وحدة الأسطح المدمجة للتدفئة والتبريد بسهولة فوق الأسطح، الشرفات، والأماكن المناسبة الأخرى. يمكن للوحدة بدء العمل فوراً بمجرد توصيل أنبوب راجع الهواء والطاقة في الموقع.
جودة هواء عالية. وتشتمل وحدة التدفئة والتبريد على وظائف دفع الهواء، التبريد، التدفئة، تنقية الهواء، ووظائف التحكم الإلكتروني.
تشغيل موثوق، حيث تم دمج أجهزة حماية من الحمل الزائد وحماية من انقطاع الفاز (الطور) في وحدة التدفئة والتبريد لضمان سلامة وموثوقية الاستخدام.
