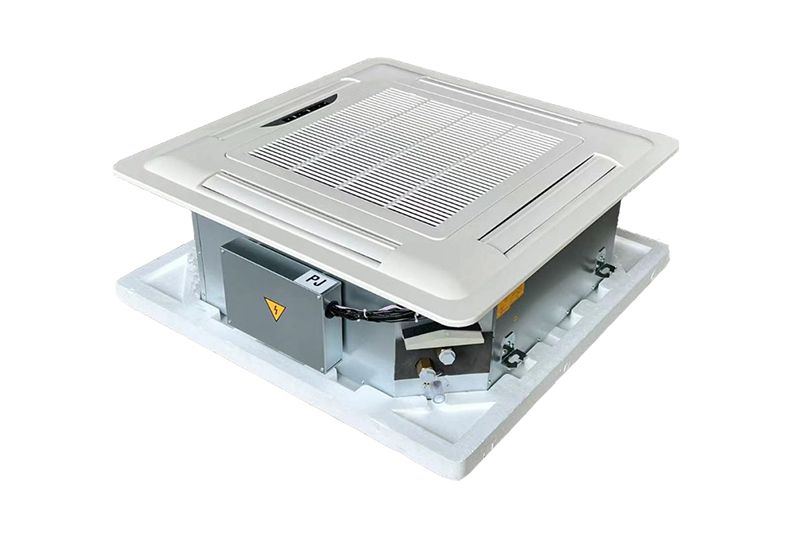

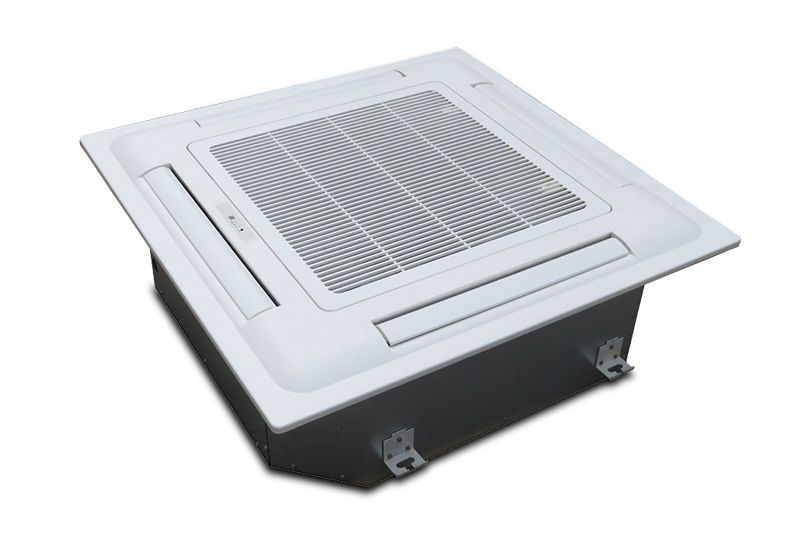

وحدات فان كويل (Fan Coil)نوع كاسيت (للمساحات الكبيرة ذات الأسقف المعلقة/ أسقف مستعارة)Cassette Fan Coil Unit

وحدات فان كويل نوع كاسيت (Cassette)
  • وحدات فان كويل نوع كاسيت (Cassette)
  • وحدات فان كويل نوع كاسيت (Cassette)

    • تُعد وحدات الفان كويل المثبتة في السقف الخيار الأمثل للمساحات الشاسعة ذات الأسقف المستعارة، حيث تضفي أداءً فائقاً في مراكز التسوق، وردهات الفنادق الفاخرة، وقاعات المناسبات، والمرافق الطبية، والمباني الإدارية، وغيرها من الصروح الكبرى التي تتطلب كفاءة تبريد استثنائية وتصميماً يتناغم مع فخامة المكان.

    تنزيل ملفات PDF
    اطلب عرض سعر
    المواصفات الفنية

    وحدة فان كويل طراز كاسيت وبالنمط الأوروبي

    النوع نظام أنبوبين
    طراز RFPC
    34-2
    51-2
    68-2
    80-2
    85-2
    102-2
    136-2
    170-2
    204-2
    238-2
    289-2
    340-2
    200 300 400 450 500 600 800 1000 1200 1400 1700 2000
    تدفق الهواء (م3 / ساعة) H (m³/h) 340 510 680 765 850 1020 1360 1700 2040 2380 2890 3400
    M 280 390 520 580 640 790 1030 1700 2040 2380 2890 2600
    L 180 260 350 390 430 520 690 860 1030 1200 1600 1900
    التبريد القدرة الكلية H KW 2 2.7 3.7 4.2 4.5 5.6 7 9.1 10.8 12.6 15.3 17.6
    M KW 1.8 2.3 3.1 3.8 4.2 4.3 5.7 7.9 8.6 10 11.7 13.5
    L KW 1.6 1.8 2.6 2.8 3 3.6 4.5 6 6.8 8 9.3 9.9
    سعة التبريد المحسوسة H KW 1.5 1.9 2.6 2.9 3.5 3.9 5 6.4 7.7 9 11.5 14.8
    M KW 1.3 1.7 2 2.6 3.2 3.3 4.3 5.9 6.5 7.5 8.4 11.1
    L KW 1.2 1.4 1.8 1.9 2.8 2.9 3.6 4.8 5.4 6.4 6.8 7.8
    تدفق المياه I/h 345 470 640 720 780 970 1260 1710 1920 2160 2640 3027
    انخفاض ضغط المياه kPa 7 9 11 14 16 18 19 17 19 22 36 48
    قدرة التدفئة (واط) قدرة التدفئة H KW 2.8 4.2 5.6 6.3 7 8.4 11.2 13.9 16.7 19.5 23.7 25.5
    M 2.5 3.4 4.5 5.5 6.3 6.5 8.5 12 12.6 15.6 17.5 18.6
    L 2 2.7 4 4.5 5 5.2 6.7 9 10.2 12 13.8 13
    مزود الطاقة 220-240V/1PH/50HZ(60HZ)
    القدرة الداخلة المستهلكة W 37 39 41 42 43 45 46 47 50 52 57 65
    مستوى ضغط الضجيج dB(A) 37 39 41 42 43 45 46 47 50 52 57 65
    المروحة النوع مروحة طرد مركزي
    الطراز Ф315
    العدد 1 1 1 1 1 1 1 1 1 1 1 1
    المحرك النوع     ثلاثي السرعات
    العدد     1 1 1 1 1 1 1 1 1 1 1 1
    ملف كويل عدد الصفوف 2
    أقصى ضغط تشغيل MPa 1.6Mpa
    قطر الأنبوب إنش 3/8''
    الأبعاد هيكل الوحدة mm 580×580×250 705×705×290 832×832×290 960×960×290
    مجموعة لوحة الهيكل الخارجي mm 680×680×30 830×830×30 980×980×30 1140×1140×30
    التوصيل مدخل/ مخرج المياه إنش ZG3/4'' / ZG3/4''
    نظام تصريف المياه المتكثفة إنش 26
    الوزن Kg 20 20 20 20 25 25 25 34 34 34 50 52

    وحدة فان كويل طراز كاسيت وبالنمط الأوروبي

    النوع نظام 4 أنابيب
    طراز RFPC
    68-2+1
    80-2+1
    85-2+1
    102-2+1
    136-2+1
    170-2+1
    204-2+1
    238-2+1
    289-2+1
    340-2+1
    400 450 500 600 800 1000 1200 1400 1700 2000
    تدفق الهواء (م3 / ساعة) H (m³/h) 680 765 850 1020 1360 1700 2040 2380 2890 3400
    M 520 580 640 790 1030 1290 1500 1800 2100 2600
    L 350 390 430 520 690 860 1030 1200 1600 1900
    قدرة التبريد (واط) القدرة الكلية H KW 2.6 2.8 3.1 3.6 4.8 6 7 8.4 10.3 11.5
    M KW 2 2.2 2.4 2.8 3.7 4.7 6 6.5 7.5 8.3
    L KW 1.4 1.6 1.8 2.1 3 3.6 4.6 5 5.7 6.3
    سعة التبريد المحسوسة H KW 1.8 2 2.2 2.5 3.4 4.2 4.9 5.9 8.5 9.5
    M KW 1.5 1.6 1.8 2.1 2.8 3.5 4.5 4.9 6.2 6.9
    L KW 1.1 1.2 1.4 1.7 2.4 2.9 3.7 4 4.7 5.2
    تدفق المياه I/h 450 468 540 625 830 1050 1400 1500 1800 2000
    انخفاض ضغط المياه kPa 11 13 17 17 19 21 23 25 27 29
    قدرة التدفئة (واط) قدرة التدفئة H KW 2.6 3.1 3.5 4.3 4.9 6.5 7.2 8.7 11.9 15.2
    M 2 2.3 2.7 3.2 4.3 5.4 5.6 7.6 8.7 11.3
    L 1.4 1.7 2.1 2.5 3.5 4.2 4.3 5.8 6.6 8.7
    مزود الطاقة 220-240V/1PH/50HZ(60HZ)
    القدرة الداخلة المستهلكة W 62 68 76 96 132 152 189 220 330 340
    مستوى ضغط الضجيج dB(A) 41 42 43 45 46 47 50 52 57 65
    المروحة النوع مروحة طرد مركزي
    الطراز Ф315
    العدد 1 1 1 1 1 1 1 1 1 1
    المحرك النوع ثلاثي السرعات
    العدد 1 1 1 1 1 1 1 1 1 1
    ملف كويل عدد الصفوف 2
    أقصى ضغط تشغيل MPa 1.6Mpa
    قطر الأنبوب إنش 3/8''
    الأبعاد هيكل الوحدة mm 580×580×250 705×705×290 832×832×290 960×960×290
    مجموعة لوحة الهيكل الخارجي mm 680×680×30 830×830×30 980×980×30 1140×1140×30
    التوصيل مدخل/ مخرج المياه إنش ZG3/4'' / ZG3/4''
    نظام تصريف المياه المتكثفة إنش 26
    الوزن Kg 21 21 26 26 26 35 35 35 53 53

    ملاحظات

    • البيانات الواردة في الجداول أعلاه مخصصة لحالات تدفق الهواء العالي مع الضغوط الزائدة المقابلة.
    • تشير سعة التبريد إلى القيمة عند درجة حرارة مياه التبريد الداخلة 7 درجات مئوية، وفارق درجة الحرارة بين المدخل والمخرج 5 درجات مئوية، ودرجة حرارة الهواء الداخل عند بصلة جافة = 27 درجة مئوية، وبصلة رطبة = 19.5 درجة مئوية.
    • تشير سعة التدفئة إلى قيمة مياه التدفئة الداخلة عند درجة حرارة 60 درجة مئوية، وفارق درجة الحرارة بين المدخل والمخرج 5 درجات مئوية، ودرجة حرارة الهواء الداخل عند بصلة جافة = 21 درجة مئوية، مع نفس تدفق المياه كما في حالة التبريد.
    • الطاقة القياسية هي 50 هرتز، وطاقة 60 هرتز اختيارية. يرجى إبلاغنا عند الطلب إذا لزم الأمر.
    الميزات
    • البيانات الواردة في الجداول أعلاه مخصصة لحالات تدفق الهواء العالي مع الضغوط الزائدة المقابلة.
    • تشير سعة التبريد إلى القيمة عند درجة حرارة مياه التبريد الداخلة 7 درجات مئوية، وفارق درجة الحرارة بين المدخل والمخرج 5 درجات مئوية، ودرجة حرارة الهواء الداخل عند بصلة جافة = 27 درجة مئوية، وبصلة رطبة = 19.5 درجة مئوية.
    • تشير سعة التدفئة إلى قيمة مياه التدفئة الداخلة عند درجة حرارة 60 درجة مئوية، وفارق درجة الحرارة بين المدخل والمخرج 5 درجات مئوية، ودرجة حرارة الهواء الداخل عند بصلة جافة = 21 درجة مئوية، مع نفس تدفق المياه كما في حالة التبريد.
    • الطاقة القياسية هي 50 هرتز، وطاقة 60 هرتز اختيارية. يرجى إبلاغنا عند الطلب إذا لزم الأمر.
