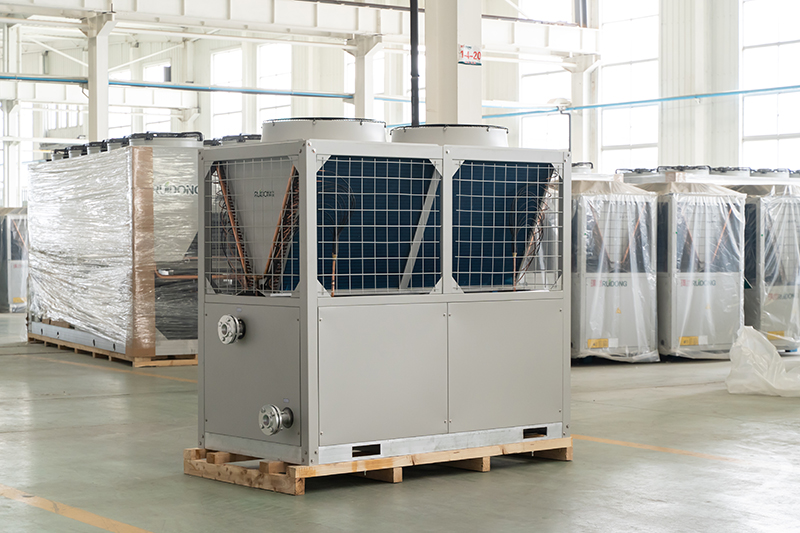

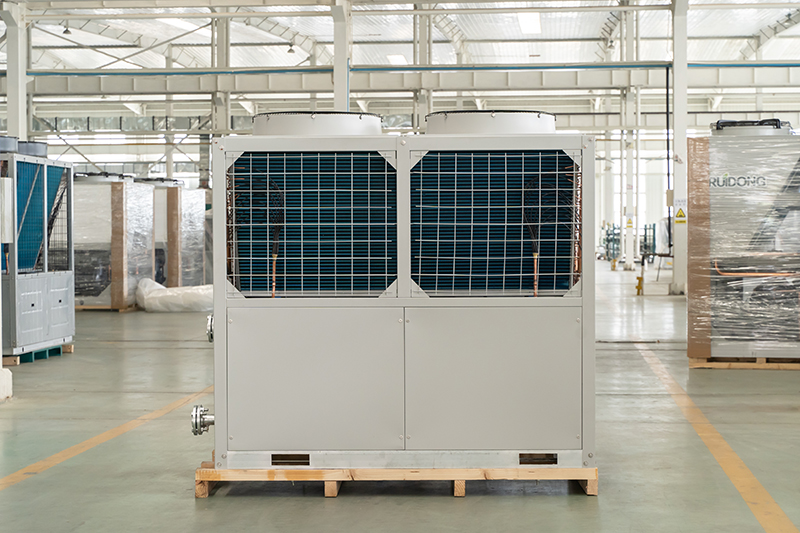

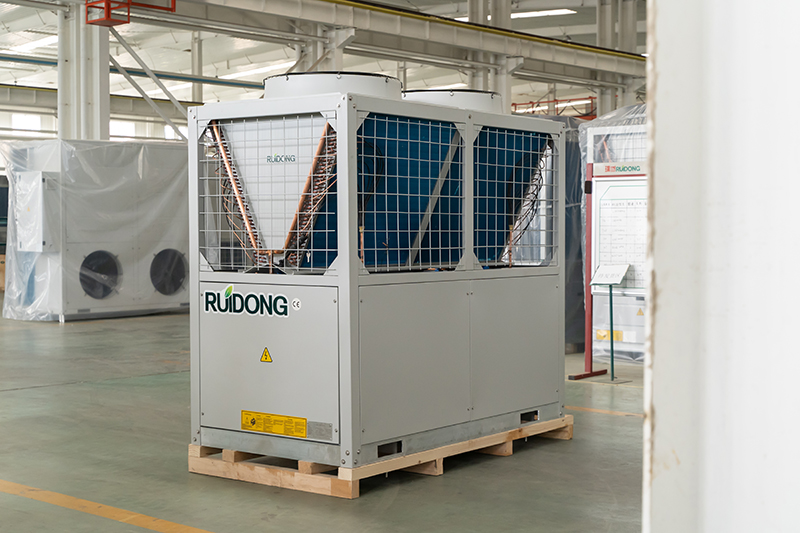

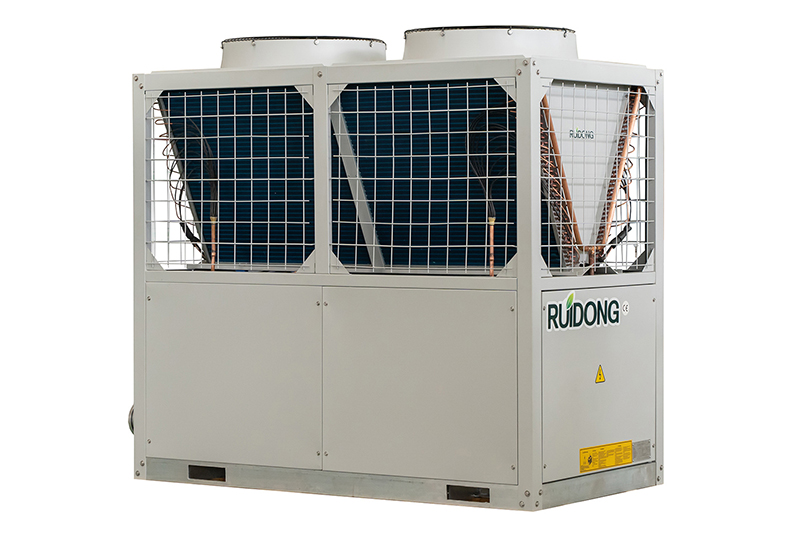

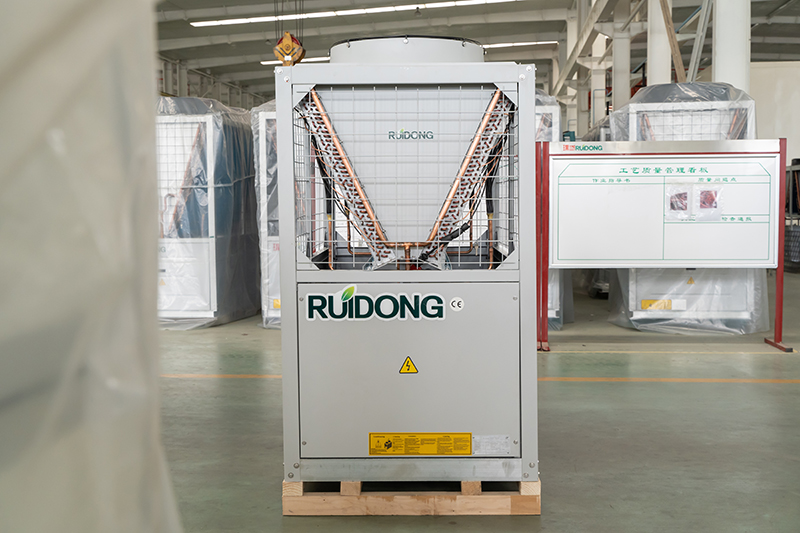

شيلر تبريد هوائي (مبرد بالهواء) مع ضاغط حلزوني (سكرول) ومضخة حرارية (بقدرة من 60 إلى 480 كيلو وات)Air Cooled Scroll Water Chiller and Heat Pump, 60kW-480kW

شيلر تبريد هوائي مع ضاغط سكرول ومضخة حرارية (60kW-480kW)
  • شيلر تبريد هوائي مع ضاغط سكرول ومضخة حرارية (60kW-480kW)
  • شيلر تبريد هوائي مع ضاغط سكرول ومضخة حرارية (60kW-480kW)
  • شيلر تبريد هوائي مع ضاغط سكرول ومضخة حرارية (60kW-480kW)
  • شيلر تبريد هوائي مع ضاغط سكرول ومضخة حرارية (60kW-480kW)
  • شيلر تبريد هوائي مع ضاغط سكرول ومضخة حرارية (60kW-480kW)
    • تنزيل ملفات PDF
    اطلب عرض سعر
    شاهد الفيديو
    المواصفات الفنية

    الطراز
    RLSFW60(R)
    RLSFW68(R)
    RLSFW75(R)
    RLSFW90(R)
    RLSFW120(R)
    RLSFW136(R)
    RLSFW150(R)
    RLSFW180(R)
    RLSFW240(R)
    RLSFW360(R)
    RLSFW480(R)
    قدرة التبريد القياسية kW 56 68 71 86 116 136 142 172 232 352 464
    القدرة المستهلكة للتبريد kW 16.3 21.1 20.6 27.8 35.8 42.2 41.2 55.6 71.6 110 143.2
    EER 3.44 3.22 3.45 3.09 3.24 3.22 3.45 3.09 3.24 3.20 3.24
    تيار التشغيل A 28.8 41.2 44 45.2 54.2 80.4 88 90.4 108.4 192 215.4
    قدرة التدفئة القياسية kW 59.4 70 72 92.4 124 140 144 184.8 248 366 496
    القدرة المستهلكة للتدفئة kW 16.1 22.1 20.3 27.2 35.1 44.1 40.5 54.4 70.2 106.6 140.4
    COP 3.69 3.17 3.55 3.40 3.53 3.17 3.56 3.40 3.53 3.43 3.53
    تيار التشغيل A 28.5 39.5 43 41.3 53.3 76.4 86 82.6 106.7 190.8 213.3
    أقصى تيار تشغيل A 41 48.2 61.2 71 86 96.4 122.4 142 172 244 345
    قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر) mm² 3×16+2×10 3×16+2×10 3×25+2×16 3×25+2×16 3×35+2×16 3×35+2×16 3×50+2×25 (3×25+2×16)×2 (3×35+2×16)×2 3×150+2×70 3×185+2×95
    الضاغط (كمبروسر) النوع حلزوني بإغلاق محكم
    العدد 2 2 1 2 2 4 2 4 4 4 4
    مصدر الطاقة 380V/3PH/50HZ
    طريقة التشغيل تشغيل مباشر
    المبرد النوع R410A/R407C
    وزن شحنة المبرد (كجم) 6*2 6.5*2 13.5 8*2 12*2 6.5*4 13.5*2 8*4 12*4 16*4 24*4
    وحدة التحكم صمام تمدد إلكتروني (EXV)
    المبخر النوع نوع الغلاف والأنبوب
    انخفاض ضغط المياه kPa 70 70 70 70 70 70 70 70 70 70 70
    قطر أنبوب المياه DN 50 50 50 50 65 65 65 65 80 100 125
    تدفق المياه m3/h 9.6 11.7 12.2 14.8 20.0 23.4 24.4 29.6 40.0 60.5 79.8
    نوع المكثف أنابيب نحاسية بسنون لولبية داخلية وزعانف ألومنيوم محبة للماء
    مروحة المكثف نوع المروحة محورية محورية محورية محورية محورية محورية محورية محورية محورية محورية محورية
    عدد المرواح 2 2 2 2 2 4 2 4 4 8 10
    القدرة kW 0.55×2 0.75×2 0.75×2 1.1×2 1.5×2 0.75×4 1.8×2 1.1×4 1.5×4 1.1×8 1.1×10
    تدفق الهواء m3/h 20000 25000 25000 32000 40000 50000 44000 64000 80000 128000 160000
    الأبعاد الطول mm 2110 2110 2110 2110 2280 2120 2280 2330 2330 4100 5010
    العرض mm 1080 1080 1080 1080 1200 2160 1200 2217 2217 2250 2250
    الارتفاع mm 1870 1870 2070 2070 2080 1890 2330 2080 2080 2440 2440
    الوزن الصافي kg 700 700 660 900 920 1360 980 1800 2100 3800 4500
    الوزن عند التشغيل kg 760 760 690 980 1120 1480 1180 1960 2240 4180 4980
    مستوى الضجيج dB(A) 73 73 74 73 76 73 78 78 78 80 80
    ملاحظات 1. ظروف تشغيل التبريد القياسية: درجة الحرارة المحيطة 35درجة مئوية جافة / 24درجة مئوية رطبة، درجة حرارة دخول الماء البارد 12 درجة مئوية، ودرجة حرارة الخروج 7 درجات مئوية.
    2. ظروف تشغيل التدفئة القياسية (I): درجة الحرارة المحيطة 7 درجات مئوية جافة / 6درجات مئوية رطبة، درجة حرارة دخول الماء البارد 40 درجة مئوية، ودرجة حرارة الخروج 45 درجة مئوية.
    إجراءات السلامة والحماية 1. الحماية من ارتفاع وانخفاض الجهد الكهربائي
    2. الحماية من التجمد
    3. التحكم في درجة الحرارة
    4. الحماية من فقدان الطور (الفاز)
    5. الحماية من الضغط العالي والمنخفض
    6. الحماية من ارتفاع درجة حرارة غاز العادم
    7. حماية مدمجة ضد ارتفاع حرارة المحرك
    8. الحماية من التيار الزائد
    9. صمام الأمان 10. صمام عدم الرجوع (صمام لارجعي)
    خيارات أخرى مضخة مياه داخلية وخزان تمدد، وحدة اتصال RS485، وظيفة تبريد على مدار العام، وحدة تحكم عبر الواي فاي (WIFI)، مانع اهتزاز زنبركي، وسادات مطاطية لامتصاص الصدمات، وغيرها.

    الطراز
    RLSFW60RD
    RLSFW68RD
    RLSFW75RD
    RLSFW90RD
    RLSFW120RD
    RLSFW136RD
    RLSFW150RD
    RLSFW180RD
    RLSFW240RD
    RLSFW360RD
    RLSFW480RD
    قدرة التبريد القياسية kW 56 68 70 86 116 136 140 172 232 352 464
    القدرة المستهلكة للتبريد kW 16.3 21.1 22.8 27.8 35.8 42.2 45.6 55.6 71.6 110 143.2
    EER 3.44 3.22 3.07 3.09 3.24 3.22 3.07 3.09 3.24 3.20 3.24
    تيار التشغيل A 24.8 41.2 44 42.4 54.4 82.4 88 84.8 108.8 192 217.6
    قدرة التدفئة القياسية I kW 59.4 78 85 92.4 124 156 170 184.8 248 366 496
    القدرة المستهلكة للتدفئة I kW 16.1 22.3 22.5 27.2 35.1 44.7 45 54.4 70.2 106.6 140.4
    COP I 3.69 3.50 3.78 3.40 3.53 3.49 3.78 3.40 3.53 3.43 3.53
    تيار التشغيل A 24.5 41.6 43 41.3 53.3 80.4 86 82.6 106.7 190.8 213.3
    قدرة التدفئة القياسية II kW 43.4 57 62 67.5 90.6 114 124 135 181.3 267.37 362.6
    القدرة المستهلكة للتدفئة II kW 16.2 21.3 24.8 29.6 35.4 42.6 49.6 59.2 70.8 116.01 141.7
    COP II 2.68 2.68 2.50 2.28 2.56 2.68 2.50 2.28 2.56 2.30 2.56
    تيار التشغيل A 24.7 41.6 47.8 45 53.8 83.2 95.6 90 107.6 207.89 215.2
    أقصى تيار تشغيل A 41 50.4 61.2 71 86 96.4 122.4 142 172 244 345
    قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر) mm² 3×16+2×10 3×16+2×10 3×16+2×10 3×25+2×16 3×35+2×16 3×35+2×16 3×50+2×25 (3×25+2×16)×2 (3×35+2×16)×2 3×150+2×70 3×185+2×95
    الضاغط (كمبروسر) النوع نوع سكرول محكم الإغلاق
    العدد 2 2 1 2 1 4 2 4 4 4 4
    مصدر الطاقة 380V/3PH/50HZ
    طريقة التشغيل تشغيل مباشر
    المبرد النوع R410A/R407C
    وزن شحنة المبرد (كجم) 6×2 6.5×2 13.5 8×2 12×2 6.5×4 13.5×2 8×4 12×4 16×4 24×4
    وحدة التحكم صمام تمدد إلكتروني (EXV)
    المبخر النوع نوع الغلاف والأنبوب
    انخفاض ضغط المياه kPa 70 70 70 70 70 70 70 70 70 70 70
    قطر أنبوب المياه DN 50 50 50 50 65 65 65 65 80 100 125
    تدفق المياه m³/h 8.7 10.66 12.0 13.4 18.1 23.39 24.08 26.8 36.1 60.5 72.2
    نوع المكثف أنابيب نحاسية مسننة (ملولبة) من الداخل وزعانف ألومنيوم محبة للماء
    مروحة المكثف نوع المروحة محورية محورية محورية محورية محورية محورية محورية محورية محورية محورية محورية
    عدد المراوح 2 2 2 2 2 4 2 4 4 8 10
    القدرة kW 0.55×2 0.75×2 0.75×2 1.1×2 1.5×2 0.75×4 1.8×2 1.1×4 1.5×4 1.1×8 1.1×10
    تدفق الهواء m³/h 20000 25000 25000 32000 40000 50000 44000 64000 80000 128000 160000
    الأبعاد الطول mm 2110 2110 2110 2110 2280 2110 2280 2330 2330 4100 5100
    العرض mm 1080 1080 1080 1080 1200 2160 1200 2220 2220 2250 2250
    الارتفاع mm 1870 1870 2070 2070 2080 1870 2330 2080 2080 2440 2440
    الوزن الصافي kg 700 700 660 900 920 1360 980 1800 2100 3800 4500
    الوزن عند التشغيل kg 760 760 690 980 1120 1480 1180 1960 2240 4180 4980
    مستوى الضجيج dB (A) 73 73 74 73 76 73 78 78 78 80 80
    ملاحظات 1. ظروف عمل التبريد القياسية: درجة الحرارة المحيطة 35 درجة مئوية بمقياس الجاف/24 درجة مئوية بمقياس الرطب، درجة حرارة مدخل الماء البارد 12 درجة مئوية، ودرجة حرارة المخرج 7 درجات مئوية.
    2. ظروف عمل التدفئة القياسية (I): درجة الحرارة المحيطة 7 درجات مئوية بمقياس الجاف/6 درجات مئوية بمقياس الرطب، درجة حرارة مدخل الماء الساخن 40 درجة مئوية، ودرجة حرارة المخرج 45 درجة مئوية.
    3. ظروف عمل التدفئة القياسية (II): درجة الحرارة المحيطة سالب 12درجة مئوية بمقياس الجاف/سالب 13.5 درجة مئوية بمقياس الرطب، درجة حرارة المخرج 41 درجة مئوية.
    إجراءات الحماية والسلامة 1. الحماية من ارتفاع وانخفاض الجهد الكهربائي
    2. الحماية من التجمد
    3. التحكم في درجة الحرارة
    4. الحماية من فقدان الطور (فقدان الفاز)
    5. الحماية من الضغط العالي والمنخفض
    6. الحماية من ارتفاع درجة حرارة غاز العادم
    7. حماية داخلية مدمجة من ارتفاع حرارة المحرك
    8. الحماية من زيادة التيار (زيادة الأمبير)
    9. صمام الأمان 10. صمام عدم الرجوع
    خيارات إضافية مضخة مياه داخلية وخزان تمدد، وحدة اتصال RS485، وظيفة التبريد على مدار العام، وحدة تحكم WIFI، ممتص صدمات زنبركي، وسادة مطاطية ممتصة للاهتزازات والصدمات، إلخ.
    الميزات
    • تجسد وحدات الشيلرات والمضخات الحرارية المبردة بالهواء قمة الكفاءة الهندسيّة، حيث تجمع بين الأداء الفائق والترشيد الذكي للطاقة، مع مستويات ضجيج أدنى وتصميم هيكلي متطور يضمن سلاسة التشغيل وسهولة الصيانة. كما صُممت هذه الوحدات لتكون القلب النابض لأنظمة التكييف المركزي في أرقى المنشآت، من الفيلات الفاخرة والفنادق إلى المراكز التجارية، المباني الإدارية، والمجمعات المهنية، ملبيةً أدق المتطلبات والمتغيرات بكفاءة منقطعة النظير.
    • وتتوفر هذه الأنظمة بطرازين: تبريد فقط وطراز المضخة الحرارية المتكامل. ويتميز الأخير بمرونة استثنائية في التحويل بين وظيفتي التبريد والتدفئة، ليمنحكم أجواءً منعشة في ذروة الصيف، ودفئاً غامراً في قسوة الشتاء، مما يضمن الراحة المثالية على مدار العام.
    • وعند تزويد وحدات التبريد الحلزونية بنظام استعادة الحرارة المبتكر، فإنها تتحول إلى مصدر مزدوج للطاقة، حيث توفر المياه الساخنة للاستخدامات الخدمية والمنزلية أثناء عملية التبريد. وهو حل ذكي يلبي احتياجات المياه الساخنة في الفيلات، المطاعم، والنوادي، محققاً أقصى درجات الكفاءة التشغيلية.
    • تم تجهيز الوحدات بنظام تحكم ذكي لإزالة الصقيع، يعمل بدقة فائقة لمنع أي فقدان إضافي للحرارة، مما يضمن استقرار الأداء وتوفير الطاقة في مختلف الظروف الجوية.
    • تتمتع هذه الوحدات بوظائف تقنية متقدمة تشمل الإدارة الذكية للطاقة، نظام استشعار التجمّد، ومراقبة الجهد الكهربائي. كما تعتمد في جوهرها على ضواغط حلزونية من أرقى العلامات العالمية، تمتاز بقلة الأجزاء المتحركة لضمان تشغيل هادئ وعمر افتراضي مديد يتحدى الزمن.
