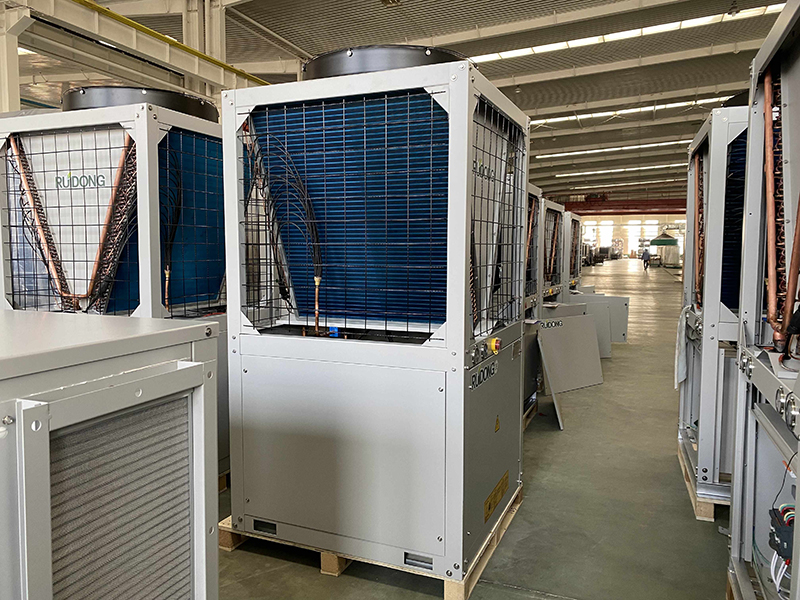

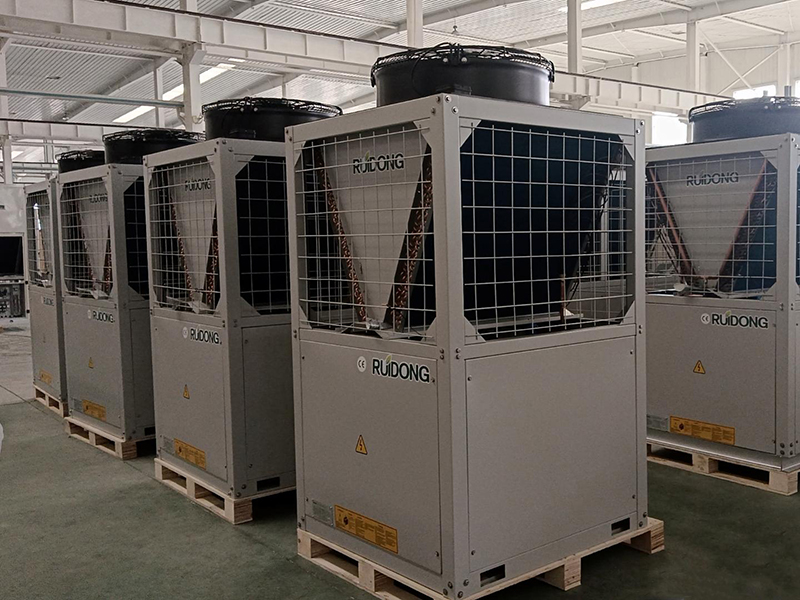

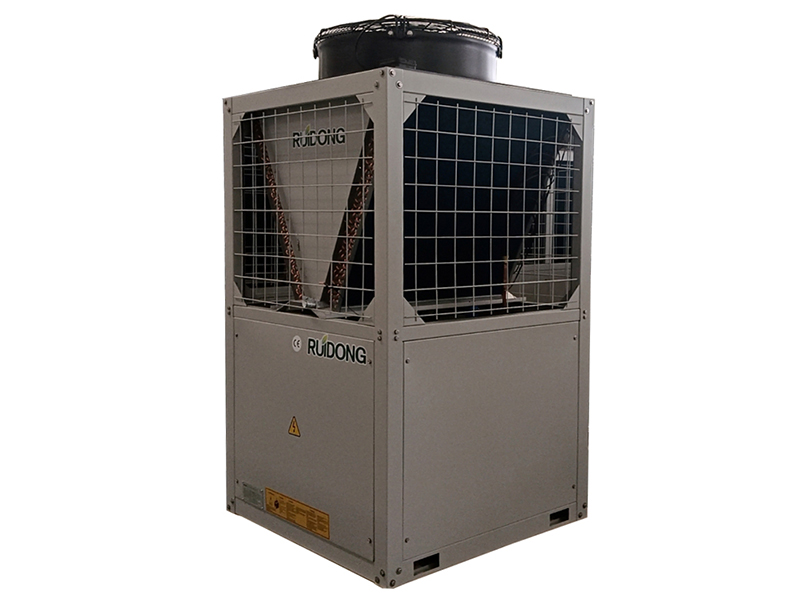

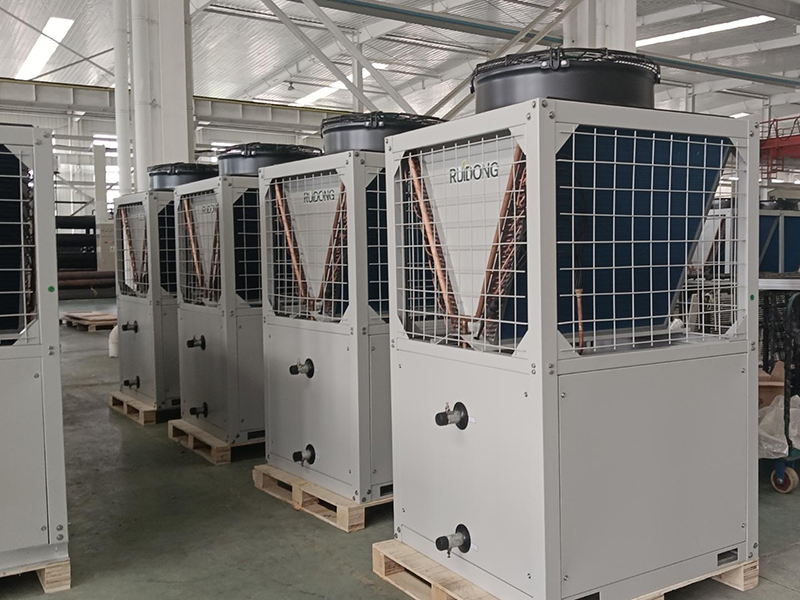

شيلر مبرد هواء مع ضاغط سكرول مدمج (صغير)- بقدرة من 10 إلى 45 كيلوواتMini Type Air Cooled Scroll Chiller and Heat Pump, 10kW-45kW
المواصفات الفنية
| الطراز | RLSFW20(R) | RLSFW25(R) | RLSFW30(R) | RLSFW40(R) | RLSFW45(R) | ||
| قدرة التبريد القياسية | kW | 21.5 | 23.1 | 27 | 32 | 43 | |
| القدرة المستهلكة للتبريد | kW | 7.5 | 7.9 | 9 | 10.4 | 13.3 | |
| EER | 2.87 | 2.92 | 3.00 | 3.08 | 3.23 | ||
| تيار التشغيل | A | 13.3 | 14 | 16 | 18.4 | 23.5 | |
| قدرة التدفئة القياسية | kW | 24.4 | 26.3 | 30 | 38.2 | 46.2 | |
| القدرة المستهلكة للتدفئة | kW | 7.4 | 7.9 | 9 | 10.3 | 13.2 | |
| COP | 3.30 | 3.33 | 3.33 | 3.71 | 3.50 | ||
| تيار التشغيل | A | 13.1 | 14.0 | 16.0 | 18.2 | 23.3 | |
| أقصى تيار تشغيل | A | 20.6 | 21.5 | 24 | 27 | 35 | |
| قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر) | mm² | 3×6+2×4 | 3×6+2×4 | 3×6+2×4 | 3×6+2×4 | 3×10+2×6 | |
| مزود الطاقة | 380V/3PH/50HZ | ||||||
| الضاغط (كمبروسر) | النوع | حلزوني سكرول مغلق بإحكام | |||||
| العدد | 1 | 1 | 1 | 1 | 1 | ||
| طريقة التشغيل | تشغيل مباشر | ||||||
| المبرد | النوع | R410A/R407C | |||||
| وزن الشحنة (كجم) | 4.5 | 5 | 6.5 | 8.5 | 10.5 | ||
| وحدة التحكم | صمام التمدد الإلكتروني (EXV) | ||||||
| المبخر | النوع | صفائحي من ستانلس ستيل | |||||
| انخفاض ضغط الماه | kPa | 70-90 | 70-90 | 70-90 | 70-90 | 70-90 | |
| قطر أنبوب الماء DN | DN32 | DN32 | DN40 | DN40 | DN40 | ||
| تدفق المياه | m³/h | 3.4 | 3.6 | 4.3 | 5.0 | 6.7 | |
| نوع المكثف | أنابيب نحاسية مسننة (ملولبة) من الداخل وزعانف ألومنيوم محبة للماء | ||||||
| مروحة المكثف | نوع المروحة | محورية | محورية | محورية | محورية | محورية | |
| عدد المرواح | 1 | 1 | 1 | 1 | 1 | ||
| القدرة | kW | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | |
| تدفق الهواء | m³/h | 8000 | 10000 | 10000 | 12000 | 16000 | |
| موضع تصريف الهواء | من الجانب أو من الأعلى | من الجانب أو من الأعلى | من الجانب أو من الأعلى | من الجانب أو من الأعلى | من الأعلى | ||
| الأبعاد (من الجانب / من الأعلى) | الطول | mm | 1180 | 1180 | 1180 | 1180 | 1180 |
| العرض | mm | 730(1080) | 730(1080) | 730(1080) | 730(1080) | 1080 | |
| الارتفاع | mm | 1870(1870) | 1870(1870) | 1870(1870) | 1870(1960) | 2055 | |
| الوزن الصافي | kg | 320 | 350 | 380 | 380 | 420 | |
| الوزن عند التشغيل | kg | 360 | 380 | 420 | 420 | 690 | |
| مستوى الضجيج | dB(A) | 69 | 69 | 70 | 71 | 74 | |
| ملاحظات | 1. ظروف عمل التبريد القياسية: درجة الحرارة المحيطة 35 درجة مئوية بمقياس الجاف/24درجة مئوية بمقياس الرطب؛ درجة حرارة مدخل الماء البارد 12°C، ودرجة حرارة المخرج 7°C. 2. ظروف عمل التدفئة القياسية (I): درجة الحرارة المحيطة 7 درجات مئوية بمقياس الجاف/6 درجات مئوية بمقياس الرطب، درجة حرارة مدخل الماء الساخن 40 درجة مئوية، ودرجة حرارة المخرج 45 درجة مئوية. | ||||||
| تدابير (إجراءات) الحماية الرئيسية | 1. الحماية من ارتفاع وانخفاض الجهد الكهربائي 2. الحماية من التجمد 3. التحكم في درجة الحرارة 4. الحماية من فقدان الطور (فقدان الفاز) 5. الحماية من الضغط العالي والمنخفض 6. الحماية من ارتفاع درجة حرارة غاز العادم 7. حماية داخلية مدمجة من ارتفاع حرارة المحرك 8. الحماية من زيادة التيار (زيادة الأمبير) 9. صمام الأمان 10. صمام عدم الرجوع | ||||||
| خيارات إضافية | مضخة مياه داخلية وخزان تمدد، وحدة اتصال RS485، وظيفة التبريد على مدار العام، وحدة تحكم WIFI، ممتص صدمات زنبركي، وسادة مطاطية ممتصة للاهتزازات والصدمات، إلخ. | ||||||
| الطراز | RLSFW20RD | RLSFW25RD | RLSFW30RD | RLSFW40RD | RLSFW45RD | ||
| قدرة التبريد القياسية | kW | 21.5 | 23.1 | 27 | 32 | 43 | |
| القدرة المستهلكة للتبريد | kW | 7.5 | 7.9 | 9 | 10.4 | 13.3 | |
| EER | 2.87 | 2.92 | 3.00 | 3.08 | 3.23 | ||
| تيار التشغيل | A | 11.4 | 12 | 13.7 | 15.8 | 20.2 | |
| قدرة التدفئة القياسية I | kW | 24.4 | 26.3 | 30 | 38.2 | 46.2 | |
| القدرة المستهلكة للتدفئة I | kW | 7.4 | 7.9 | 9 | 10.3 | 13.2 | |
| COP I | 3.30 | 3.33 | 3.33 | 3.71 | 3.50 | ||
| تيار التشغيل | A | 11.2 | 12.0 | 13.7 | 15.6 | 20.1 | |
| قدرة التدفئة القياسية II | kW | 17.8 | 19.2 | 21.9 | 27.9 | 33.8 | |
| القدرة المستهلكة للتدفئة II | kW | 7.5 | 8.0 | 9.1 | 10.4 | 13.3 | |
| COP II | 2.39 | 2.41 | 2.41 | 2.69 | 2.54 | ||
| تيار التشغيل | A | 11.3 | 12.1 | 13.8 | 15.8 | 20.2 | |
| أقصى تيار تشغيل | A | 20.6 | 21.5 | 24 | 27 | 35 | |
| قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر) | mm² | 3×6+2×4 | 3×6+2×4 | 3×6+2×4 | 3×6+2×4 | 3×10+2×6 | |
| مزود الطاقة | 380V/3PH/50HZ | ||||||
| المكثف | النوع | حلزوني سكرول مغلق بإحكام | |||||
| العدد | 1 | 1 | 1 | 1 | 1 | ||
| وضع التشغيل | تشغيل مباشر | ||||||
| المبرد | النوع | R410A/R407C | |||||
| وزن الشحنة (كجم) | 8.5. | 10 | 10.5 | 11.5 | 12 | ||
| وحدة التحكم | صمام التمدد الإلكتروني (EXV) | ||||||
| المبخر | النوع | صفائحي من ستانلس ستيل | |||||
| انخفاض ضغط الماء | kPa | 70-90 | 70-90 | 70-90 | 70-90 | 70-90 | |
| قطر أنبوب الماء DN | DN32 | DN32 | DN40 | DN40 | DN40 | ||
| تدفق الماء | m³/h | 3.4 | 3.6 | 4.3 | 5.0 | 6.7 | |
| نوع المكثف | أنابيب نحاسية مسننة (ملولبة) من الداخل وزعانف ألومنيوم محبة للماء | ||||||
| مروحة المكثف | نوع المروحة | محورية | محورية | محورية | محورية | محورية | |
| عدد المراوح | 1 | 1 | 1 | 1 | 1 | ||
| القدرة | kW | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | |
| تدفق الهواء | m³/h | 8000 | 10000 | 12000 | 14000 | 16000 | |
| موضع تصريف الهواء | من الجانب أو من الأعلى | من الجانب أو من الأعلى | من الجانب أو من الأعلى | من الجانب أو من الأعلى | من الأعلى | ||
| الأبعاد (من الجانب / من الأعلى) | الطول | mm | 1180 | 1180 | 1180 | 1180 | 1180 |
| العرض | mm | 730(1080) | 730(1080) | 730(1080) | 730(1080) | 1080 | |
| الارتفاع | mm | 1870(1870) | 1870(1870) | 1870(1870) | 1870(1960) | 2055 | |
| الوزن الصافي | 320 | 350 | 380 | 380 | 420 | ||
| الوزن عند التشغيل | 360 | 380 | 420 | 420 | 490 | ||
| مستوى الضجيج | 69 | 69 | 70 | 71 | 78 | ||
| ملاحظات | 1. ظروف عمل التبريد القياسية: درجة الحرارة المحيطة 35 درجة مئوية بمقياس الجاف/24 درجة مئوية بمقياس الرطب، درجة حرارة مدخل الماء البارد 12 درجة مئوية، ودرجة حرارة المخرج 7 درجات مئوية. 2. ظروف عمل التدفئة القياسية (I): درجة الحرارة المحيطة 7 درجات مئوية بمقياس الجاف/6 درجات مئوية بمقياس الرطب، درجة حرارة مدخل الماء الساخن 40 درجة مئوية، ودرجة حرارة المخرج 45 درجة مئوية. 3. ظروف عمل التدفئة القياسية (II): درجة الحرارة المحيطة سالب 12درجة مئوية بمقياس الجاف/سالب 13.5 درجة مئوية بمقياس الرطب، درجة حرارة المخرج 41 درجة مئوية. | ||||||
| تدابير (إجراءات) الحماية الرئيسية | 1. الحماية من ارتفاع وانخفاض الجهد الكهربائي 2. الحماية من التجمد 3. التحكم في درجة الحرارة 4. الحماية من فقدان الطور (فقدان الفاز) 5. الحماية من الضغط العالي والمنخفض 6. الحماية من ارتفاع درجة حرارة غاز العادم 7. حماية داخلية مدمجة من ارتفاع حرارة المحرك 8. الحماية من زيادة التيار (زيادة الأمبير) 9. صمام الأمان 10. صمام عدم الرجوع | ||||||
| خيارات إضافية | مضخة مياه داخلية وخزان تمدد، وحدة اتصال RS485، وظيفة التبريد على مدار العام، وحدة تحكم WIFI، ممتص صدمات زنبركي، وسادة مطاطية ممتصة للاهتزازات والصدمات، إلخ. | ||||||
الميزات
- الضاغط نعتمد على ضواغط لولبية ذات كفاءة استثنائية من أشهر العلامات التجارية العالمية، والتي تتميز بمستويات ضجيج منخفضة للغاية وعمر تشغيلي مديد، مما يضمن لك أداءً مستقراً وهادئاً.
- المبخر استخدمنا مبادلات حرارية لوحية من الفولاذ المقاوم للصدأ تعمل كمبخرات، تجمع بين التصميم المدمج وخفة الوزن، وتنفرد بمعامل انتقال حراري مرتفع وسهولة فائقة في الصيانة.
- المكثف صُمم المكثف بأحدث التقنيات، حيث يجمع بين أنابيب نحاسية ذات سنون لولبية داخلية وزعانف ألومنيوم عالية الجودة. يتم الربط الميكانيكي بينهما بإحكام لضمان تلاحم مثالي، بينما يعمل التصميم المطور لتدفق الأنابيب على تحقيق أقصى كفاءة للتبادل الحراري.
- صندوق التحكم والتوزيع نظام تحكم بحاسوب دقيق متطور مزود بمكونات كهربائية من ماركات عالمية رائدة، حيث يضمن لك هذا النظام تشغيلاً موثوقاً ومستقراً حتى في أصعب الظروف المناخية، حيث يعمل بكفاءة في درجات حرارة محيطة تتراوح ما بين سالب 15 و 65 درجة.
- ملحقات تبريد فائقة الجودة كل قطعة غيار أو ملحق تبريد في نظامنا تنتمي لعلامات تجارية مرموقة، مما يعزز من موثوقية الجهاز ويضمن استمرارية العمل دون توقف.
- حلول للأغراض الخاصة تتميز مبرداتنا بإمكانية تزويدها بوحدة استعادة الحرارة المفقودة. وهذه الميزة الذكية تقوم بتحويل الطاقة المهدرة أثناء عملية التبريد إلى طاقة لتسخين المياه، مما يوفر حلاً اقتصادياً مثالياً للمجمعات السكنية، المطاعم، مراكز التسوق، والمكاتب.
- أنظمة السلامة والأمان نوفر حماية شاملة للمبرد عبر منظومة متكاملة من أجهزة الحماية لضمان أعلى مستويات الأمان التشغيلي، والتي تشمل: الحماية من الضغط العالي والمنخفض، نظام الحماية من الحمل الزائد، حماية خاصة من الانخفاض الشديد في درجة حرارة الماء، نظام مضاد للتجمد، حماية إمدادات المياه.
- مبردات المياه (تشيلرات) والمضخات الحرارية بنظام استعادة الحرارة (نظام تبريد بالهواء - وحدات اختيارية) (ملاحظة: هذه الوحدات غير قياسية، يرجى التحديد عند الطلب)
أ- كفاءة مزدوجة: تتميز وحدات استعادة الحرارة بقدرتها على التبريد والتدفئة وتوفير المياه الساخنة للاستخدامات المنزلية في آن واحد. نوفر خيارين لاستعادة الحرارة: استعادة جزئية بنسبة 30 بالمائة أو استعادة كاملة بنسبة 100 بالمائة.
ب- تعددية الوظائف: تعمل وحدات التبريد فقط على استغلال الحرارة الناتجة عن التكثيف (والتي تُهدر عادةً) أثناء الصيف، مع إمكانية التبريد المنفصل. أما وحدات المضخة الحرارية فتمنحك ثلاثة حلول في جهاز واحد: تبريد، تدفئة، وتوفير مياه ساخنة منزلية.
ج- استدامة وتوفير: يصل معامل الأداء الشامل (COP) لوحدات استعادة الحرارة إلى مستويات قياسية تتراوح بين 3.5 و3.9، حيث إن إضافة وحدة استعادة الحرارة تعادل عملياً زيادة مساحة التبادل الحراري للجهاز، مما يعزز الكفاءة ويقلل استهلاك الطاقة بشكل ملحوظ. - مبردات المياه والمضخات الحرارية للمناطق الباردة (نظام تبريد بالهواء - وحدات اختيارية) (ملاحظة: هذه الوحدات غير قياسية، يرجى التحديد عند الطلب)
باعتماد تقنية الضواغط اللولبية المزودة بنظام EVI (حقن البخار المحسن) والموفر الاقتصادي، يمكن للمبرد العمل بكفاءة تامة في البيئات ذات درجات الحرارة المنخفضة، مع طفرة في كفاءة التدفئة الشتوية.
أ- قوة تدفئة معززة: تم تزويد الضاغط بمنفذ إضافي لحقن الغاز، مما يرفع معدل سحب الهواء وتدفق الدورة. هذا يؤدي إلى زيادة هائلة في التبادل الحراري لجهة التكثيف، مما يرفع قدرة التدفئة بنسبة تتجاوز 30 بالمائة ويحسن معامل الأداء بشكل كبير.
ب- أداء تشغيلي محسن: لضمان أفضل أداء، تمت زيادة كمية مادة التبريد المتبخرة في المبخر عند انخفاض درجات الحرارة المحيطة، مما يمنع بفعالية مخاطر التبخر غير المكتمل الذي قد يحدث نتيجة ضعف كفاءة التبخير التقليدية.
ج- ثبات وموثوقية: من خلال تقنية حقن الهواء لزيادة المحتوى الحراري وإزاحة الضاغط، نضمن لك استمرار عمل الوحدة باستقرار تام في الأجواء القارسة، مع حماية الضاغط من تجاوز نسب الانضغاط الآمنة.
