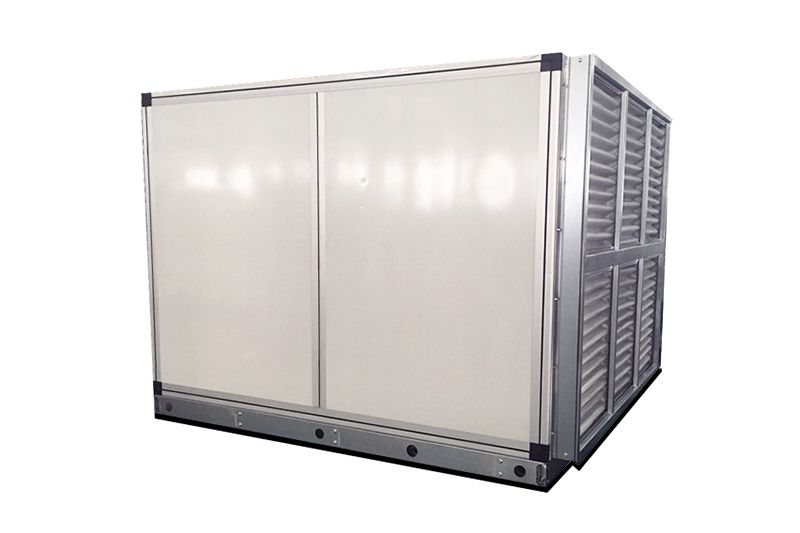

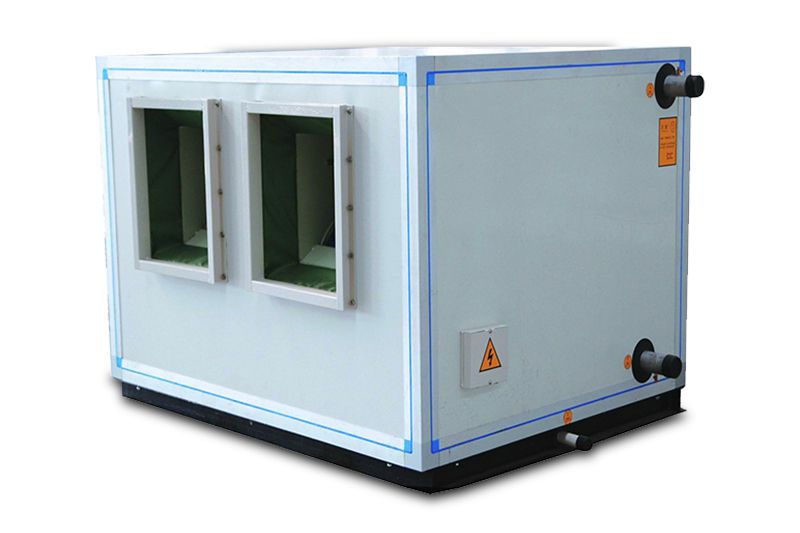

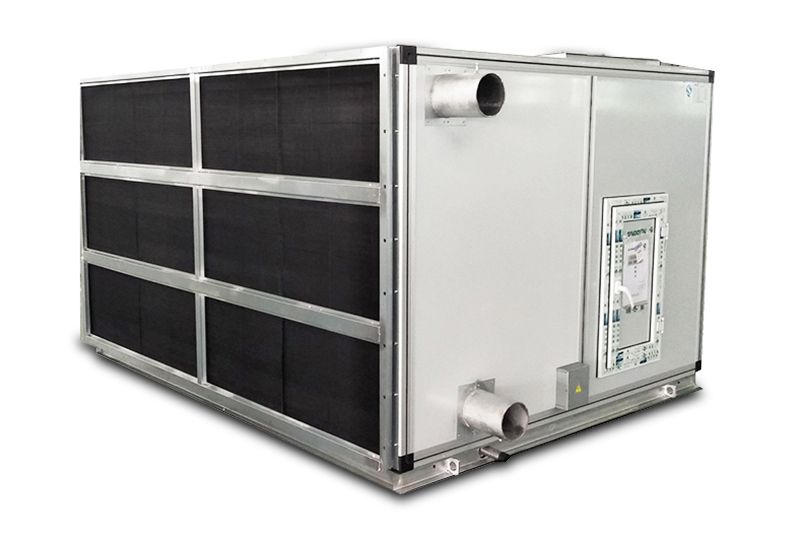

وحدة مناولة الهواء ذات تصميم أفقيHorizontal Type Air Handling Unit

وحدة مناولة الهواء ذات تصميم أفقي
  • وحدة مناولة الهواء ذات تصميم أفقي
  • وحدة مناولة الهواء ذات تصميم أفقي
  • وحدة مناولة الهواء ذات تصميم أفقي

    • تُستخدم وحدات تبريد الهواء الأفقية لأغراض التهوية والتبريد في مجموعة متنوعة من المباني، بدءاً من المجمعات التجارية الصناعية وصولاً إلى مراكز التسوق وكل ما بينهما.

    تنزيل ملفات PDF
    اطلب عرض سعر
    شاهد الفيديو
    المواصفات الفنية

    سلسلة RFPL/W-/4H - ظروف الهواء الراجع

    الطراز معدل تدفق الهواء (متر مكعب/ساعة) قدرة التبريد المقدرة (كيلوواط) قدرة التدفئة المقدرة (كيلوواط) معدل تدفق الماء (متر مكعب/ساعة) انخفاض ضغط المياه (كيلو باسكال) ESP
     (Pa)    		 قدرة المحرك (كيلوواط) مستوى الضجيج – ديسيبل (A) أنبوب المياه (القطر الاسمي) أنبوب التصريف (القطر الاسمي)
    020
    		 2000 10.5 17.2 1.8 9.8 220 0.55 54 40 25
    030
    		 3000 15.7 25.7 2.7 13.6 220 0.75 55 40 25
    040
    		 4000 20.9 34.3 3.6 22.4 220 1.1 56 40 25
    050
    		 5000 26.2 42.9 4.5 23.6 220 1.5 58 40 25
    060
    		 6000 31.4 51.5 5.4 27.8 250 2.2 58 40 25
    070
    		 7000 36.6 60.1 6.3 32.3 250 2.2 58 50 25
    080
    		 8000 41.9 68.7 7.2 48.1 270 2.2 58 50 25
    090
    		 9000 47.1 77.2 8.1 43.5 270 2.2 59 50 25
    105
    		 10500 52.3 85.8 9.0 62.1 270 3.0 60 50 25
    120
    		 12000 62.8 103.0 10.8 48.5 270 3.0 61 50 25
    135
    		 13500 70.6 115.8 12.2 22.3 320 4.0 64 65 32
    150
    		 15000 78.5 128.7 13.5 62.5 320 4.0 66 65 32
    180
    		 18000 94.2 154.5 16.2 32.5 320 5.5 68 65 32
    210
    		 21000 109.9 180.2 18.9 37.3 350 7.5 68 65 32
    240
    		 24000 125.6 206.0 21.6 65.6 350 7.5 70 65 40
    270
    		 27000 141.3 231.7 24.3 58.2 350 7.5 71 65 40
    300
    		 30000 157.0 257.4 27.0 60.4 420 11.0 72 65 40
    330
    		 33000 172.7 283.2 29.7 75.1 420 11.0 72 80 40
    350
    		 35000 183.1 300.3 31.5 86.4 450 11.0 74 80 40
    400
    		 40000 209.3 342.3 36.0 71.4 450 11.0 75 80 40
    450
    		 45000 235.5 386.2 40.5 75.3 450 15.0 76 80 40
    500
    		 50000 261.6 429.1 45.0 81.7 450 15.0 76 80 40
    ملاحظة 1. ظروف التبريد: درجة حرارة الهواء الداخل بصلة جافة 27 مئوية، وبصلة رطبة 19.5 مئوية، درجة حرارة مياه المدخل /المخرج 7 مئوية / 12 مئوية.
    2. ظروف التدفئة: درجة حرارة الهواء الداخل بصلة جافة 21 مئوية، درجة حرارة مياه المدخل / المخرج 60 مئوية / 50 مئوية.

    سلسلة RFPL/W-/6H - ظروف الهواء الراجع

    الطراز معدل تدفق الهواء (متر مكعب/ساعة) قدرة التبريد المقدرة (كيلوواط) قدرة التدفئة المقدرة (كيلوواط) معدل تدفق الماء (متر مكعب/ساعة) انخفاض ضغط المياه (كيلو باسكال) ESP
     (Pa)    		 قدرة المحرك (كيلوواط) مستوى الضجيج – ديسيبل (A) أنبوب المياه (القطر الاسمي) أنبوب التصريف (القطر الاسمي)
    020
    		 2000 15.1 24.8 2.60 22 220 0.55 54 40 25
    030
    		 3000 22.7 37.2 3.90 35 220 1.1 55 40 25
    040
    		 4000 30.2 49.6 5.20 46 220 1.1 56 40 25
    050
    		 5000 37.8 62.0 6.50 43 220 1.5 58 40 25
    060
    		 6000 45.3 74..4 7.80 54 250 2.2 58 40 25
    070
    		 7000 52.9 86.8 9.10 24 250 2.2 58 50 25
    080
    		 8000 60.5 99.2 10.40 35 270 2.2 58 50 25
    090
    		 9000 68.0 111.6 11.70 38 270 3.0 59 50 25
    105
    		 10500 79.4 130.2 13.65 43 270 3.0 60 50 25
    120
    		 12000 90.7 148.7 15.60 46 270 3.0 61 50 25
    135
    		 13500 102.0 167.3 17.55 48 320 4.0 64 65 32
    150
    		 15000 113.4 185.9 19.50 51 320 5.5 66 65 32
    180
    		 18000 136.0 223.1 23.40 23 320 5.5 68 65 32
    210
    		 21000 158.7 260.3 27.30 26 350 7.5 68 65 32
    240
    		 24000 181.4 297.5 31.20 35 350 7.5 70 65 40
    270
    		 27000 204.1 334.7 35.10 42 350 11.0 71 65 40
    300
    		 30000 226.7 371.9 39.0 44 420 11.0 72 65 40
    330
    		 33000 249.4 409.0 42.90 53 420 11.0 72 80 40
    350
    		 35000 264.5 433.8 45.50 63 450 11.0 74 80 40
    400
    		 40000 302.3 495.8 52.0 54 450 15.0 75 80 40
    450
    		 45000 340.1 557.8 58.50 61 450 15.0 76 80 40
    500
    		 50000 377.9 619.8 65.0 67 450 18.5 76 80 40
    ملاحظة 1. ظروف التبريد: درجة حرارة الهواء الداخل بصلة جافة 27 مئوية، وبصلة رطبة 19.5 مئوية، درجة حرارة مياه المدخل /المخرج 7 مئوية / 12 مئوية.
    2. ظروف التدفئة: درجة حرارة الهواء الداخل بصلة جافة 21 مئوية، درجة حرارة مياه المدخل / المخرج 60 مئوية / 50 مئوية.
    الميزات
    • يساعد استخدام إطار من سبائك الألومنيوم خفيفة الوزن على سهولة الفك والصيانة في الموقع.
    • تمنع الألواح الفولاذية الملونة المزدوجة (الداخلية والخارجية) المحشوة بالبولي يوريثان تكون الجسور الباردة على الهيكل أثناء التشغيل.
    • تخضع وحدات تبريد الهواء الأفقية لاختبارات التوازن الديناميكي والاستاتيكي قبل التسليم لضمان استقرار التشغيل.
    • تعمل المحامل الكروية المغلقة على ضبط مركز الجاذبية تلقائياً، وتتميز بخاصية القفل الذاتي ومقاومة الدفع. كما أن التزييت المسبق يغني عن الحاجة للصيانة في ظروف التشغيل العادية.
    • الفلتر من النوع اللوحي القابل للتنظيف وإعادة الاستخدام.
